Entendendo os estados de comunicação

Criada por Daniel Savio Pereira da Silva, Modificado em Qua, 23 Out na (o) 3:04 PM por Daniel Savio Pereira da Silva

Sumário


Introdução

O SDG e seu predecessor SD+, são dispositivos focados em comunicação entre IEDs e entre os protocolos e arquiteturas utilizados no ramo elétrico - DNP3 Modbus e a arquitetura de comunicação IEC61850.

Dessa forma,  é possível mapear a entrada do gateway (SD+ ou SDG) com os pontos e informações do IED que deseja ser lido em um protocolo escolhido e modular a saída em outro protocolo/meio físico caso necessário.



Entendendo as informações da tela inicial

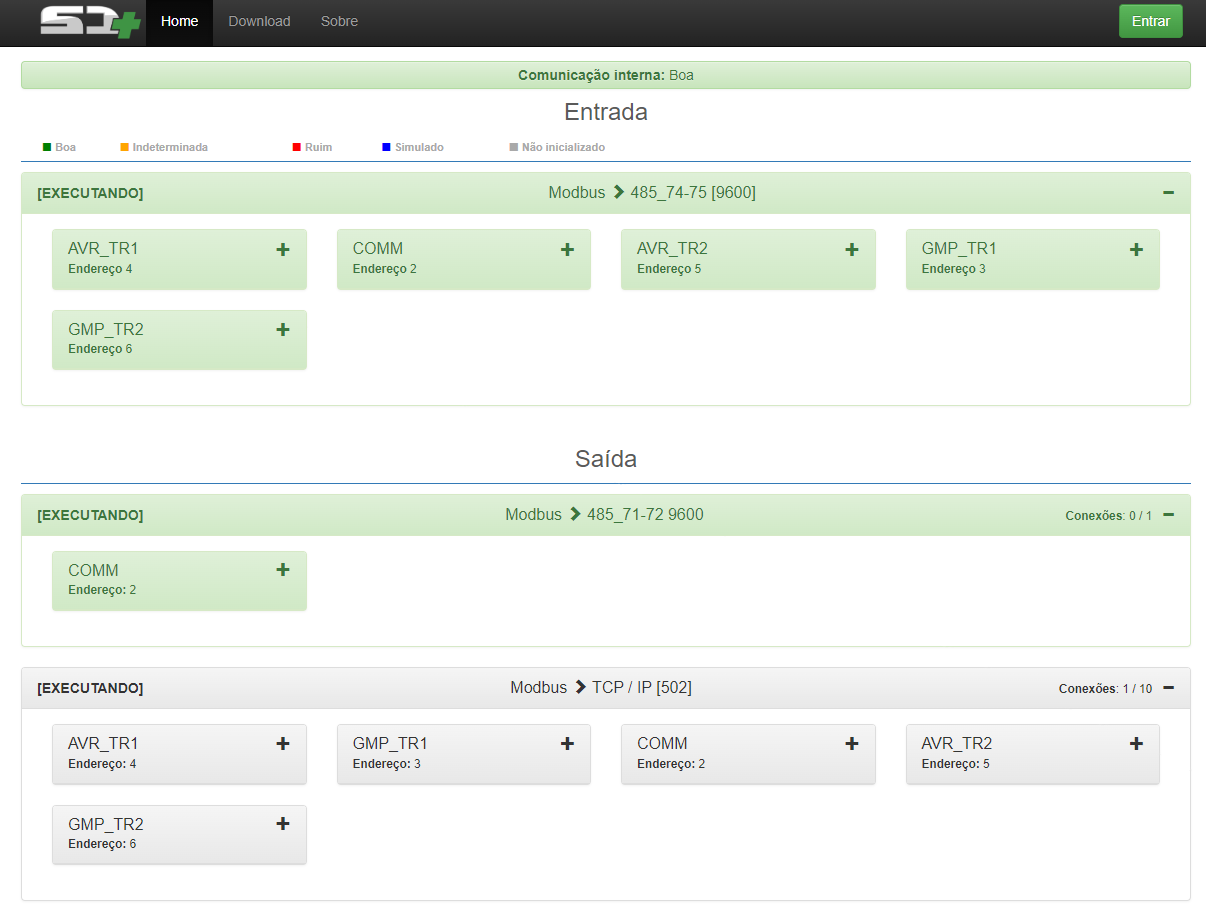

Ao abrir a tela inicial do gateway já com alguma aplicação configurada as informações estarão sendo exibidas da seguinte forma:


Ao clicar em cima do IED na tela inicial é possível observar alguns dados mais específicos referente a conexão do gateway para com o IED. Esses dados podem ajudar a possuir uma noção geral do estado e funcionamento da rede, auxiliando na análise de um possível problema:


Essas informações são constantemente atualizadas enquanto a aplicação está rodando, são zeradas apenas se o IED reiniciar, se o botão de "limpar" for clicado ou se a aplicação for reaplicada. Caso contrário, esses valores serão sempre incrementados conforme ocorrência.



Cores

A diferença de coloração em cada IED, seja na entrada ou na saída é um indicativo rápido da situação de cada mapeamento.

Tendo a comunicação como princípio, o gateway pode apresentar o estado da entrada e saída de cada IED mapeado em até 4 cores:

  • Verde - Todos os pontos mapeados estão sendo lidos;
  • Amarelo - Um ou mais pontos que foram mapeados não estão sendo lidos pelo gateway;
  • Vermelho - Não foi possível ler NENHUM dos pontos mapeados;
  • Azul - O IED mapeado está sendo simulado;
  • Cinza - Não está sendo perguntado nenhum ponto ao IED.



Verde

Quando o IED/Conexão está verde indica que não há nenhuma peculiaridade com a comunicação e todos os pontos mapeados estão sendo lido conforme configurado.





Amarelo

Quando o IED/Entrada se encontra como amarelo, algum ponto mapeado não está sendo respondido pelo IED lido.



 Informação !

Normalmente, quando o IED está amarelo, não se configura algum erro específico de comunicaçãoApenas que algum ponto mapeado não está sendo lido pela entrada do gateway.

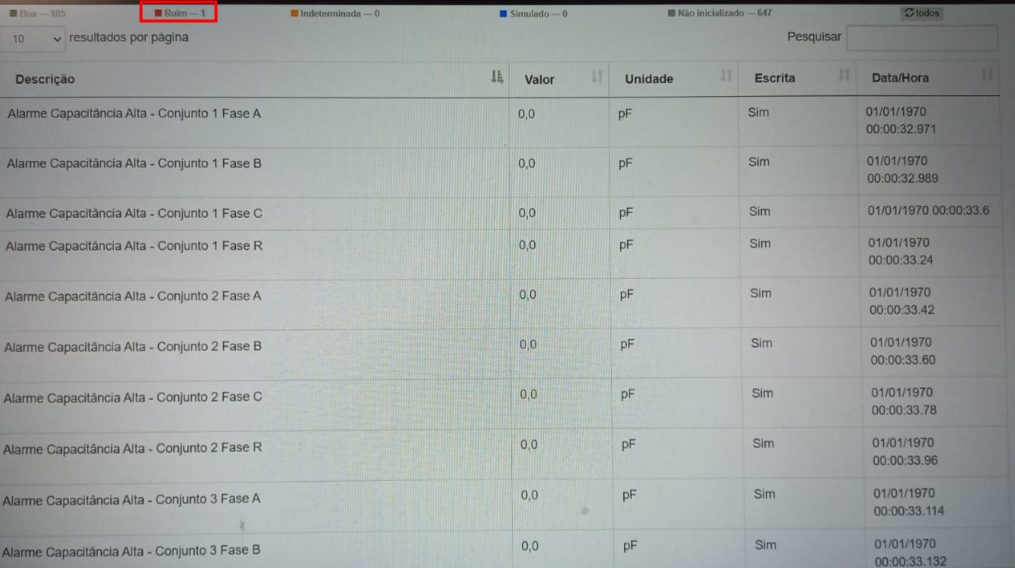

Quando o IED estiver em amarelo, basta clicar em cima do IED em questão e ir em "Online" para validar quais pontos não estão sendo lidos. Se o componente que estiver lendo a saída do SD+ não  estiver fazendo uso do ponto falho, não se configura em um problema.

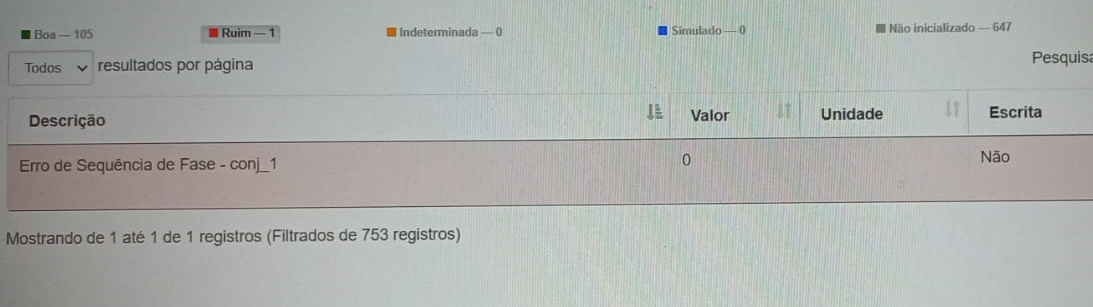

Filtre a lista apresentada pelos pontos ruins e valide se estão na base de leitura final ou se são necessários para o projeto:



Depois da analise, veja se o(s) ponto(s) em questão serão mapeados novamente ou simplesmente não estão sendo usados e podem ser desconsiderados.

Caso deseje retirar esses pontos da leitura do SD+, basta ir na área de configuração, escolher o protocolo desejado e desativar o ponto ou validar suas configurações referente a cada protocolo.





Vermelho

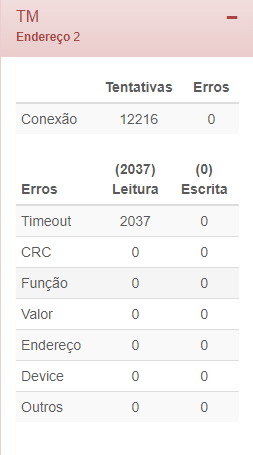

Quando o IED está vermelho, algum problema de conexão pode estar ocorrendo, normalmente relacionado á rede física ou configuração correta dos parâmetros de rede configurados no gateway e nos IEDs sendo lidos.






 Informação !

Normalmente, quando é apresentado erro de conexão, indica que o gateway sequer encontra o IED na rede, possível problema na fiação ou inversão de polos.

Já o erro de timeout tende a indicar parametrização errada dos IEDs com relação ao que foi configurado na conexão do gateway, seja baudrate, bit de parada, paridade, baixo tempo de timeout ou poucas retentativas.

Ambos podem indicar a falta de resistores pull-up/pull-down e resistores de terminação, imprescindíveis para garantir a comunicação serial em ambiente industrial.



Alguns guias abaixo podem exemplificar melhor algumas tratativas relacionadas a redes industriais e boas práticas:
