Introdução

O sistema realiza continuamente a medição das correntes das buchas enquanto o transformador está em operação. Essas medições são agrupadas em amostras, que contêm as informações necessárias para os cálculos.

Como uma medição isolada pode sofrer alguma interferência ou apresentar uma variação momentânea, o equipamento não utiliza diretamente cada amostra. Primeiro, ele analisa o conjunto de medições e identifica quais estão dentro do comportamento esperado. As medições que apresentam valores muito diferentes das demais são desconsideradas.

Processamento das Medições

Após o comissionamento, esse processo é realizado durante um período de cerca de 10 dias para formar uma referência inicial da bucha. Essa referência representa a condição considerada normal do equipamento naquele momento.

Depois disso, o sistema continua recebendo novas medições. Caso a bucha sofra alguma alteração, as amostras mais recentes são analisadas e utilizadas para calcular continuamente a capacitância e a tangente delta, tendo um tempo de resposta para alcançar o valor final de estabilização também de aproximadamente 10 dias. Esses valores são então comparados com a referência inicial, permitindo acompanhar possíveis alterações no comportamento da bucha ao longo do tempo.

A diferença entre os dois cálculos está principalmente na quantidade de amostras utilizada para cada parâmetro.

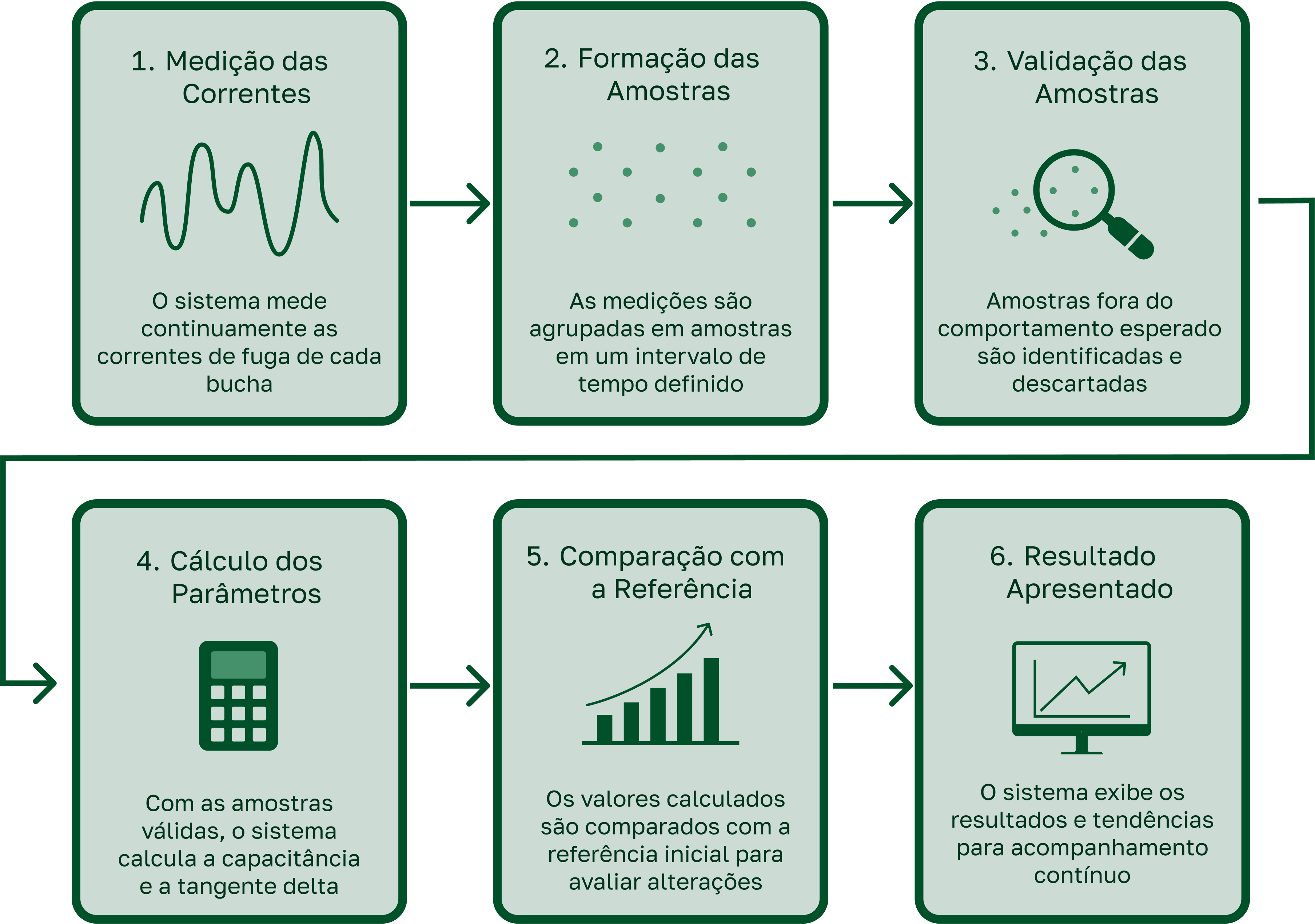

De forma resumida:

Dessa forma, o sistema busca evitar que uma medição isolada ou uma perturbação momentânea provoque uma alteração indevida nos valores monitorados.

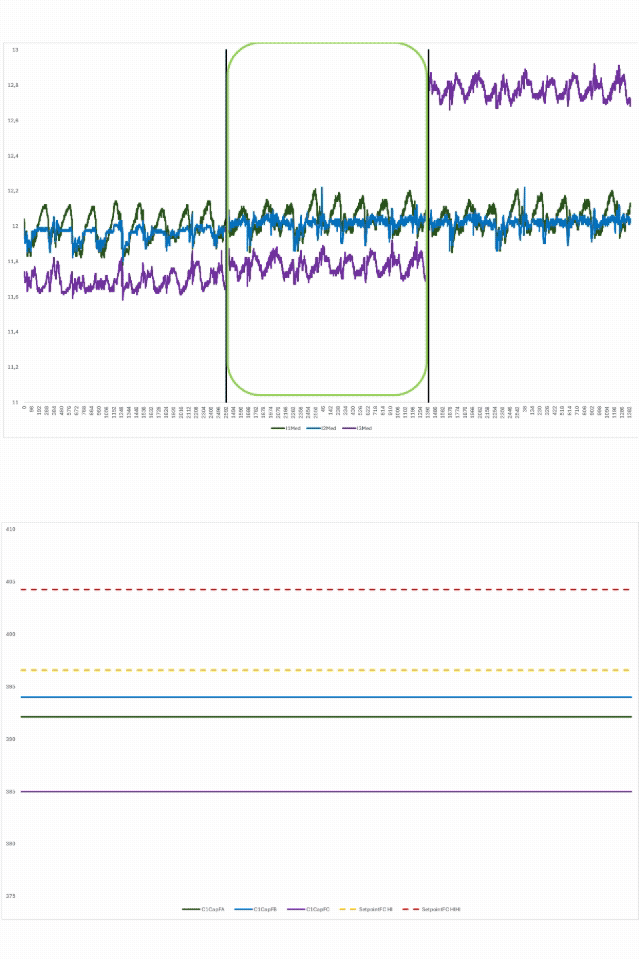

Exemplificação do tempo de resposta do calculo da capacitância em relação ao banco de cálculo com a degradação evidenciada. O mesmo exemplo pode ser utilizado para o calculo da tangente delta
