Procedimentos finais para colocação do BM em serviço

Criada por Stephanye Martins, Modificado em Qua, 2 Set na (o) 10:44 AM por Lucas Olier


Este artigo visa auxiliar os procedimentos finais de colocação do BM-MM e BM-HMI em serviço.


ÍNDICE

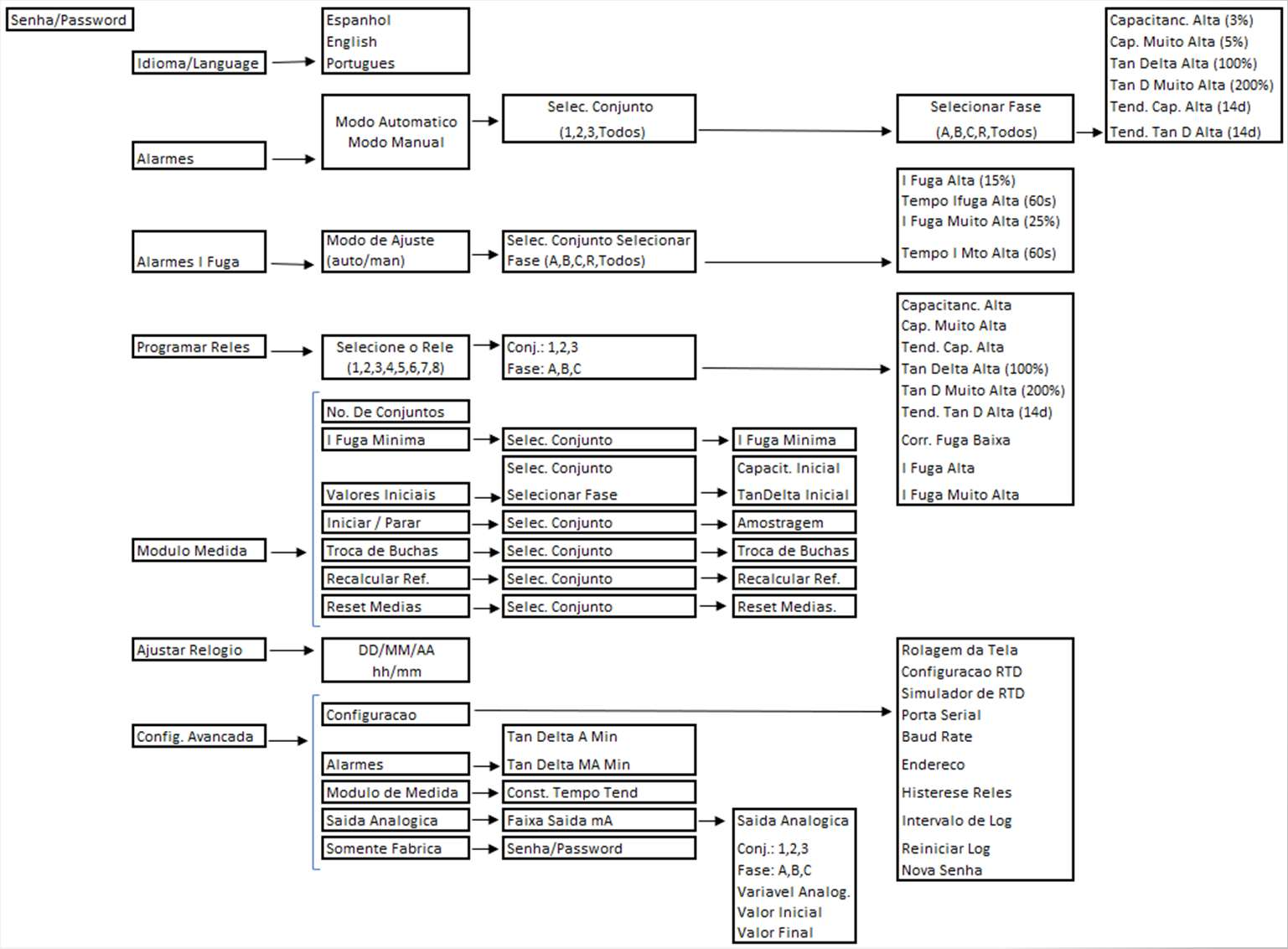

Diagrama dos Menus do BM





Procedimento


Para parametrizar o BM-HMI é necessário seguir a ordem recomendada para este equipamento, a fim de evitar autodiagnósticos e/ou funcionamento indesejado deste.



 Aviso !

Antes de qualquer passo, é necessário que seja feita a verificação no pino 06 do BM-MM a fim de confirmar que não existe cabo algum conectado ao mesmo, para evitar danos ou comandos indevidos no mesmo.


Etapas


O Monitor de Buchas BM, Ordem para parametrização:

  1. Relógio;
  2. Modulo de Medida;
  3. Alarmes(Geral / Fuga);
  4. Reset do Log (Menu Avançado/Configurações);
  5. Demais menus conforme especificações do projeto;

Relógio


  • Verificar e configurar o relógio interno do BM (Menu → Ajustar Relógio).
Figura 1 - Ajuste de data e hora.


1 - Modulo de Medida


1.1 - Valores Iniciais: Parametrizar os valores iniciais de capacitância e tangente delta das buchas a serem monitoradas, de acordo com os dados de placa para buchas novas ou de acordo com os resultados obtidos em ensaios off-line para buchas em operação (Menu → Modulo de Medida → Valores Iniciais). Selecione o respectivo conjunto ou fase a ser parametrizado, como mostrado na Figura 2:

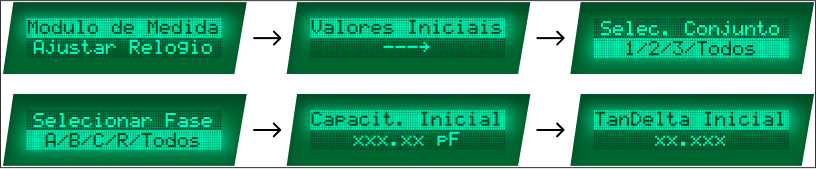

Figura 2 - Seleção de Conjunto e Fase a serem parametrizados.


1.2 - I Fuga Mínima: Verificar as correntes de fuga das fases A, B e C de cada módulo e parametrizar as correntes de fuga mínimas (Menu → Modulo de medida → I fuga Minima) para cada conjunto para aproximadamente 2/3 da menor corrente de fuga medida por aquele módulo.

Exemplos:

  • Se a menor corrente de fuga medida pelo conjunto 1 for 67 mA, o parâmetro “I Fuga Minima” deve ser igual a 44,7 mA.
  • Se a menor corrente de fuga medida pelo conjunto 2 for 23 mA, o parâmetro “I Fuga Minima” deve ser igual a 15,3 mA.
  • Se a menor corrente de fuga medida pelo conjunto 3 for 10 mA, o parâmetro “I Fuga Minima” deve ser igual a 6,7 mA.

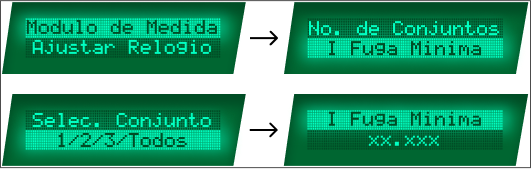

Figura 3 - Parametrização de corrente de fuga minima.


1.3 - Recalcular Referência: Recalcular referência para todos os módulos (Menu → Modulo de Medida → Recalcular Referencia).*

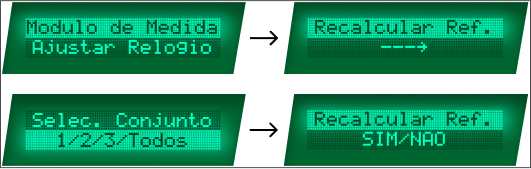

Figura 4 - Reaprendizagem da base de cálculo.


1.4 - Amostragem: Caso as amostras não estejam sendo incrementadas, verifique o parâmetro da amostragem como “Rodando” (Menu → Modulo de medida → Iniciar/Parar → Amostragem).*

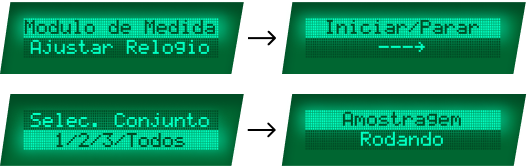

Figura 5 - Validação de incrementação da Amostragem.



2 - Alarmes


2.1 -  Alarmes: Recalcular os alarmes de capacitância e tangente de delta (Menu → Alarmes). Sendo possível utilizar o Modo Manual, inserindo os valores para os respectivos alarmes de capacitância e Tangente Delta, ou utilizando o Modo Automático, inserindo os valores em porcentagem, como mostrado abaixo:

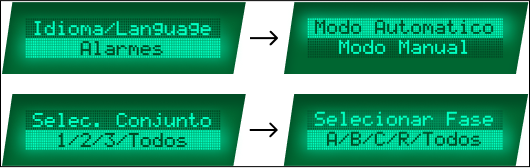

Figura 6 - Recalculando alarmes através do Modo AutomáticoFigura 7 - Alarmes de capacitância e tangente delta.



3 - Alarmes I Fuga


3.1 - Alarmes I Fuga: Procedimento similar à parametrização de Alarmes do tópico acima, para recalcular os alarmes de corrente de fuga alta (Menu → Alarmes I Fuga), é possível inserir os valores previamente calculados selecionando Modo Manual, ou utilizando o Modo Automático. Neste caso é necessário alterar do Modo Manual para este modo e, após isto, será apresentado no display a opção Recalc. Alarmes?, como mostrado na figura 10. Sendo as opções SIM e NAOselecione SIM e pressione enter.

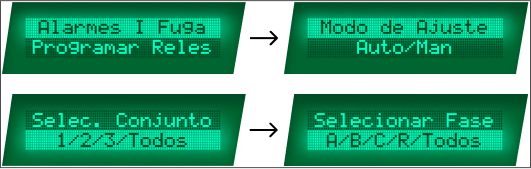

Figura 8 - Recalculando alarmes através do Modo Automático
Figura 9 - Alarmes de fuga de corrente.


Figura 10 - Caixa de pergunta após a seleção do Modo Automático.

4 - Reset do Log


4.1 - Reiniciar LogLimpar o Log de eventos (Menu → Config. Avancada → Configuracao → Reiniciar Log).

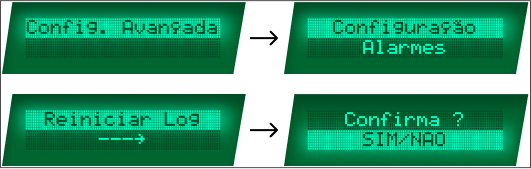

Figura 11 -  Reset de registros da memória do equipamento.



5 - Etapas Finais


  1. Zerar todas as memórias de autodiagnósticos;



     Nota !

    Para mais informações sobre como zerar a memória de autodiagnósticos, ver: Como consultar e limpar a memória de autodiagnósticos do BM


  2. Aguardar até que o módulo incremente uma amostra;
  3. Verificar novamente a memória de autodiagnósticos;
  4. Caso exista algum autodiagnóstico na memória, limpe a memória de autodiagnóstico novamente.


Caso haja algum problema ou tenha alguma dificuldade com este procedimento, não hesite em entrar em contato!


 Contato !

Whatsapp:

+55(11)97225–8683

e-mail:

sac@treetech.com.br
