O adaptador de tap do BM deve ser instalado em qual tap da bucha?

Criada por Hiram Camargo Capozzoli, Modificado em Qua, 2 Jul na (o) 2:27 PM por Hiram Camargo Capozzoli



Inicio


Tipos de Tap

Numa bucha condensiva podem existir 2 tipos de tap: Tap de Teste e Tap de Tensão.

Cada tap tem uma aplicação específica e da acesso a uma certa capacitância da bucha, sendo elas C1, C1' e C2.




 Nota !

Algumas literaturas trazem C1' e C2 nomeados como C2 e C3 respectivamente



    C1

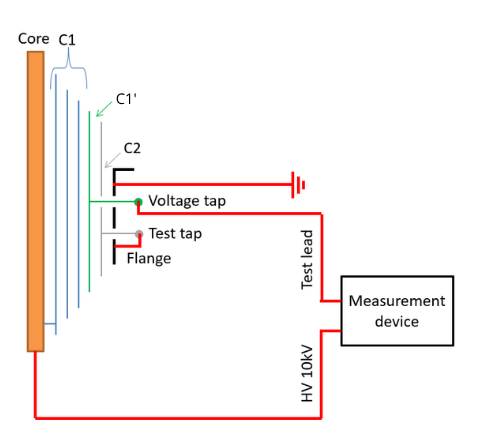

    A capacitância C1 se encontra entre o condutor principal da bucha e o tap de tensão

    C1'

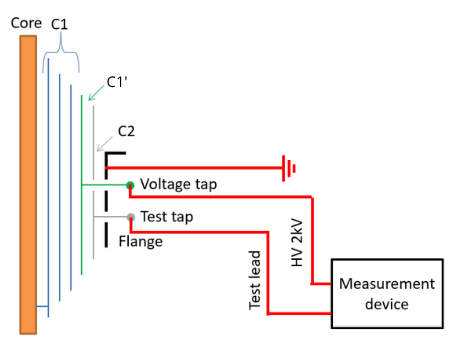

    A capacitância C1' se encontra entre o tap de teste e o tap de tensão


    C2

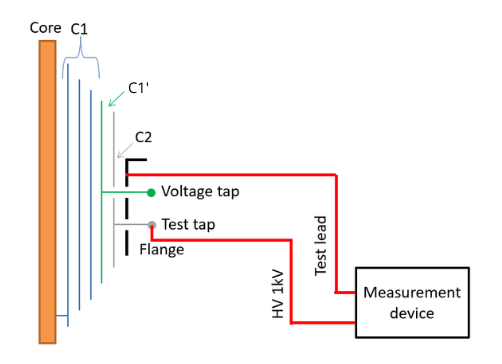

    A capacitância C2 se encontra entre o tap de teste e o terra da bucha






 Informação !

C1 e C1' possuem uma capacitância muito próximas uma da outra enquanto C1 e C2 são bem distintas .






Qual Tap vai o adaptador?

O BM mede a corrente de fuga de C1, sendo assim, sempre que a bucha possuir 2 Taps, o adaptador de Tap deve ser instalado no Tap de tensão. Caso a bucha possua somente um Tap, o mesmo deve ser utilizado.




 Informação !

Caso seja necessario, veja o guia sobre como identificar o Tap de teste e o tap de tensão:

Qual a diferença entre Tap de teste e Tap de tensão?
