Atualização Firmware BM-MM e BM-HMI

Criada por Matheus Gabriel Barbosa Rocha dos Santos, Modificado em Sex, 9 Mai na (o) 2:28 PM por Hiram Camargo Capozzoli

Informação !

A atualização do BM via bootloader só é possível em dispositivos BM com firmware posteriores a versão 3.00

Tenha os arquivos e softwares em mãos

Arquivo .img o qual fará a atualização do firmware dos IEDs, este arquivo é único para cada tipo de IED

Os arquivos serão fornecidos pela equipe de suporte da Treetech

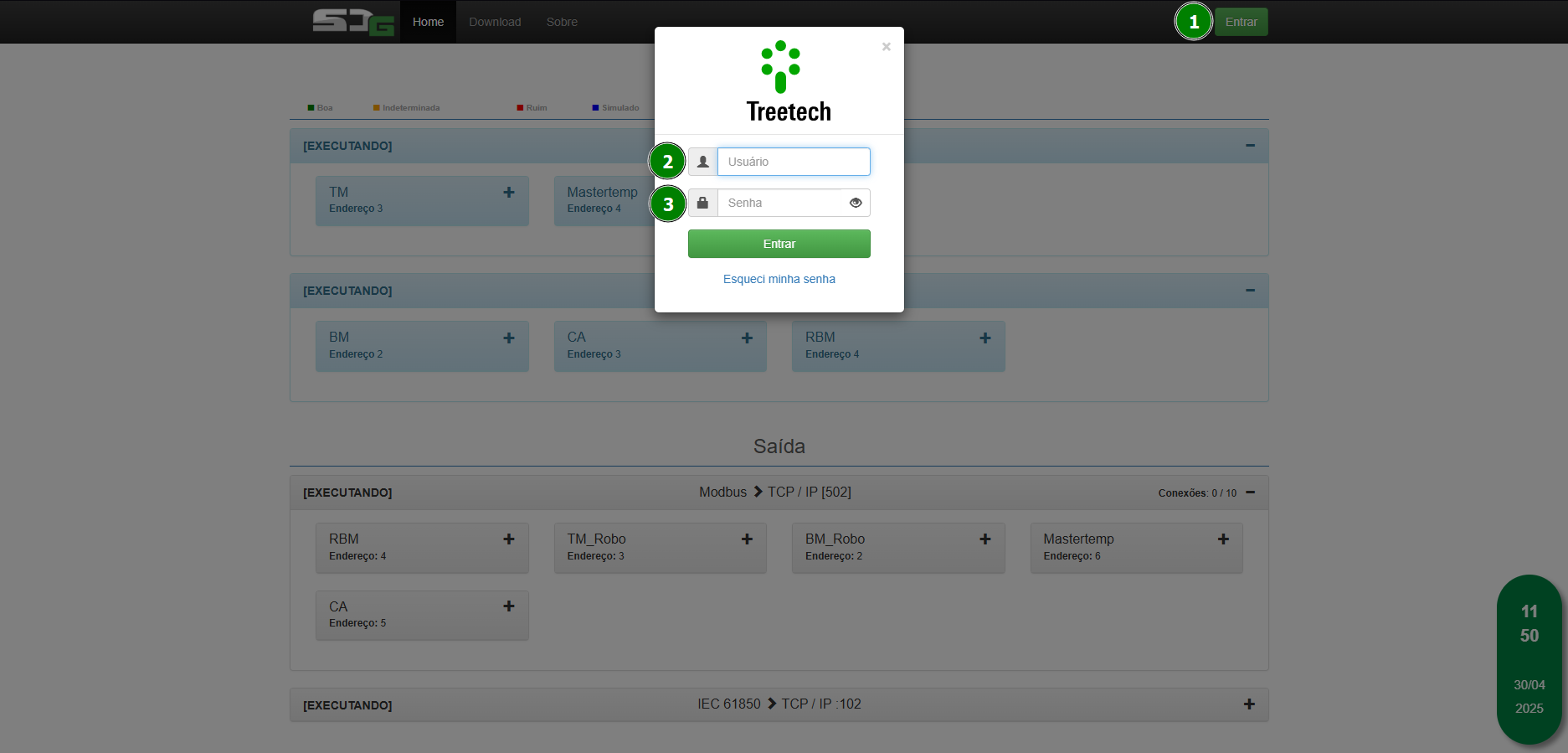

Acesse a página web do SDG

Clique no botão

para ter acesso as demais configurações do SDG e faça login.

Acesse com o usuário default para acessar as ferramentas do SDG

Informação !

Usuário padrão: default
Senha padrão: Default123

OBS: Caso a versão do sistema seja inferior à 2.3.1, utilize default como usuário e senha padrão

Mantenha o sistema com a versão mais atualizada, a fim de evitar qualquer bug por conta do sistema desatualizado.

Com a versão de sistema correta, a ferramenta Loader deve ser habilitada:

Preencha as informações corretas

Atualização self Update BM MM:

Arquivo de atualização self update BM MM Bootloader
Placa: BM-MM (preenchida automaticamente pelo software, com o arquivo correto).
Velocidade*²: 9600
Conexão*²: RS-485 Porta 74-75
Endereço MM*¹: 1
Endereço*³: 2

Configurações avançadas:

Timeout: 30
Inter Frame Delay: 5
TX Delay: 25
Retentativas: 5

Aviso !

O nome do arquivo disponibilizado não deve ser alterado, a placa a ser atualizada será indicada pelo nome especifico do mesmo.
Para evitar perca de comunicação com o equipamento, é necessário que a ordem dada neste guia seja seguida.

Nota !

*¹ Endereço MM irá depender da quantidade de equipamentos MM que o cliente possuir, podendo ser de 1 à 3.
*²³ Indicados na própria entrada do equipamento no site, respectivamente.

Ao final, basta clicar em GRAVAR.

Se o procedimento for concluído com sucesso a seguinte mensagem será mostrada:

Atualização BM MM

Arquivo de atualização BM MM
Placa: BM-MM (preenchida automaticamente pelo software, com o arquivo correto).
Velocidade: 9600
Conexão: RS-485 Porta 74-75
Endereço MM: 1
Endereço: 2

Configurações avançadas:

Timeout: 30
Inter Frame Delay: 5
TX Delay: 25
Retentativas: 5

Ao final, basta clicar em GRAVAR.

Atualização self update BM HMI INF

Arquivo de atualização Self update BM HMI INF Bootloader
Placa: BM-HMI Inferior (preenchida automaticamente pelo software, com o arquivo correto)
Velocidade: 9600
Conexão: RS-485 Porta 74-75
Endereço: 2

Configurações avançadas:

Timeout: 30
Inter Frame Delay: 5
TX Delay: 25
Retentativas: 5

Ao final, basta clicar em GRAVAR.

Atualização BM HMI INF

Arquivo de atualização BM HMI INF
Placa: BM-HMI Inferior (preenchida automaticamente pelo software, com o arquivo correto)
Velocidade: 9600
Conexão: RS-485 Porta 74-75
Endereço: 2

Configurações avançadas:

Timeout: 30
Inter Frame Delay: 5
TX Delay: 25
Retentativas: 5

Ao final, basta clicar em GRAVAR.

Atualização self update BM HMI SUP

Arquivo de atualização Self update BM HMI SUP Bootloader
Placa: BM-HMI Superior (preenchida automaticamente pelo software, com o arquivo correto)
Velocidade: 9600
Conexão: RS-485 Porta 74-75
Endereço: 2

Configurações avançadas:

Timeout: 30
Inter Frame Delay: 5
TX Delay: 25
Retentativas: 5

Ao final, basta clicar em GRAVAR.

Atualização BM HMI SUP

Arquivo de atualização BM HMI SUP
Placa: BM-HMI Superior (preenchida automaticamente pelo software, com o arquivo correto)
Velocidade: 9600
Conexão: RS-485 Porta 74-75
Endereço: 2

Configurações avançadas:

Timeout: 30
Inter Frame Delay: 5
TX Delay: 25
Retentativas: 5

Ao final, basta clicar em GRAVAR.

Finalização

Informação !

Uma vez que o firmware for atualizado, é possível que haja um autodiagnóstico de EEPROM.
Para corrigi-lo é necessário escrever o valor 1 no registrador 19300 Holding Register. Isso pode ser feito através do software Modbus Poll.

Para mais informações a respeito de como utilizar o Modbus Poll: Guia de como utilizar o software Modbus Poll.
