Índice:
- Processo 1 - Verificando os Requisitos
- Processo 2 - Realizando o download do software
- Processo 3 - Estabelecendo comunicação serial
- Processo 4 - Configurando a comunicação
- Processo 5 - Selecionando faixa de memória e exportando dados.
Aviso !
O processo para download de LOG conforme as instruções deste manual seguem alguns critérios requeridos descritos no Processo 1 - Verificando os Requisitos.
Caso seu equipamento não se encaixe nestas condições, por favor, entre em contato com a Treetech para podermos auxiliá-lo.
Informação !
Aplicável aos seguintes IEDs:
IDX/SDX
IDS/SDS
IDM/SDM
SDV/SDT
Processo 1 - Verificando os Requisitos
Etapa 1 - Verificar se a versão de firmware do seu equipamento é superior a 1,23

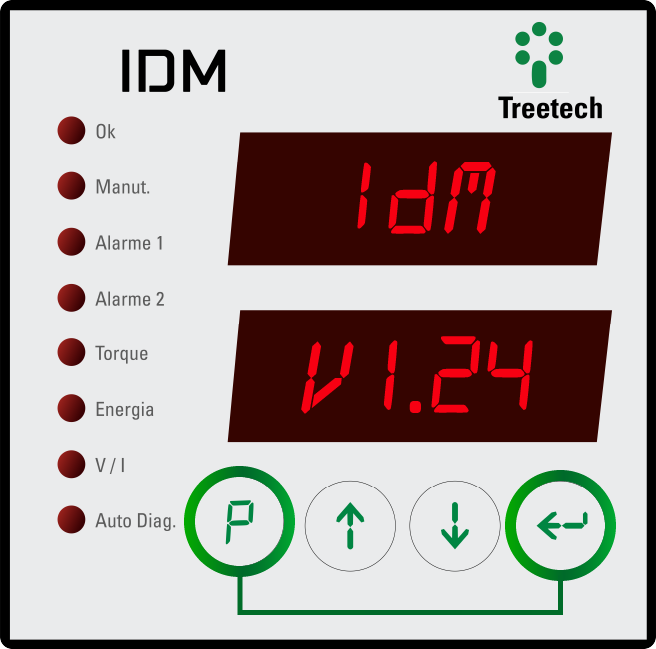

Pressionando o botão P + ↵ no frontal do equipamento, o display exibirá informações sobre a versão do equipamento. Verificar se o número da versão é maior que 1,23.
Etapa 2 - Verificar se o equipamento possui o opcional MMEM (Memória de massa)
Apertar P + ↵ para acessar o submenu de informações do produto. Em seguida, navegar com os botões ↑ e ↓ pelo menu até a tela de opcionais.
Pressionar a tecla ↵ para acessar a lista de opcionais habilitados, em seguida, navegar com os botões ↑ e ↓ para verificar se o opcional MMEM está ativo.
Etapa 3 - Verificar se o protocolo de comunicação está como Modbus
Apertar e segurar a tecla P por 5 segundos até acessar a tela a seguir:
Utilizar as teclas ↑ e ↓ para inserir a senha de acesso ao menu de parametrização, em seguida pressionar ↵ para entrar no menu. (Para valor inicial = 4210, a senha padrão é “0”).
Navegar até o menu “CONF” e pressionar a tecla ↵.
Em seguida verificar se o protocolo se encontra como Modbus, caso contrário, alterar para esse com ↓ em seguida ↵.
Etapa 4 - Conversor RS-485 para USB
É necessário ter um conversor RS-485 para USB.
Processo 2 - Realizando o download do software
Arquivo para download disponível no fim da página.
Processo 3 - Estabelecendo comunicação serial
Etapa 1 - Realizar conexão física da comunicação
Conectar terminais 15(-) e 16(+) no conversor RS-485 > Serial ligado ao computador.
Informação !
O IDM deve ser alimentado externamente.
Etapa 2 - Verificar conexão e porta da comunicação
Abrir gerenciador de dispositivos do Windows:
Verificar porta correspondente ao conversor.
Processo 4 - Configurando a comunicação
Etapa 1 - Definir tempo de time out e número de tentativas
O Time out é o valor de tempo máximo que o software irá esperar por uma resposta na comunicação com o equipamento. Esse valor deve ser colocado considerando o tempo em milissegundos.
O campo Tentativas se refere ao número máximo de vezes que o sistema tentará estabelecer comunicação com o IDM. Ao ultrapassar o tempo de time out em todas as X tentativas, o software acusará falha na comunicação.
Etapa 2 - Verificar configurações no IED
Apertar e segurar a tecla P por 5 segundos até acessar a tela a seguir:
Utilizar as teclas ↑ e ↓ para inserir a senha de acesso ao menu de parametrização, em seguida pressionar ↵ para entrar no menu. (Para valor inicial = 4210, a senha padrão é “0”).
Navegar até o menu “CONF” e pressionar a tecla ↵.
Alterar entre as configurações utilizando a tecla ↵, verificar e anotar os valores de endereço e BaudRate.
Etapa 3 - Colocando informações no software
Selecionar BaudRate de acordo com o valor BDR no IED;
Inserir porta COM como o valor visto na etapa 2 do processo 3;
Inserir endereço conforme o valor END no IED;
Em seguida clicar no botão Conectar.
Informação !
A tela sobre deverá mostrar o status da conexão com a versão e número de série do equipamento caso a comunicação seja bem sucedida.
Processo 5 - Selecionando faixa de memória e exportando dados
Etapa 1 - Escolher entre as opções de faixa de memória que deseja exportar
Inteira, última unidade ou intervalo definido.
Informação !
A quantidade de LOGs dependerá do intervalo entre as gravações (parâmetro TLG) e do tempo de funcionamento do IDM. Pode variar de 1 a 10380.
Etapa 2 - Selecionar pasta onde deseja-se salvar o arquivo de log
Etapa 3 - Clicar em Gerar Arquivo de LOG e aguardar leitura de registros
Quando a leitura chegar ao fim o arquivo já estará salvo no diretório escolhido.
Caso haja algum problema ou tenha alguma dificuldade com os procedimentos aqui apresentados, não hesite em entrar em contato!
Contatos:
Telefone: +55 (11) 2410 – 1190 — Ramal: 425
Celular: +55 (11) 97225 – 8683 - WhatsApp
Email: sac@treetech.com.br
Portal de Atendimento
