Guia para download de oscilografia do IDM/SDM

Criada por Natan Andrade dos Santos, Modificado em Seg, 28 Out na (o) 11:24 AM por Natan Andrade dos Santos


ÍNDICE



 Aviso !

O processo para download de oscilografia conforme as instruções deste manual seguem alguns critérios requeridos descritos no Processo 1 - Verificando os Requisitos. Caso seu equipamento não se encaixe nestas condições, por favor, entre em contato com a Treetech para podermos auxiliá-lo.





 Informação !

Aplicável aos seguintes IEDs:
  • IDX/SDX
  • IDS/SDS
  • IDM/SDM
  • SDV/SDT


Processo 1 - Verificar os requisitos


Etapa 1 - Verificar se a versão de firmware do seu equipamento é superior a 1,23

Pressionando o botão P +  no frontal do equipamento, o display exibirá informações sobre a versão do equipamento. Verificar se o número da versão é maior que 1,23.


Etapa 2 - Verificar se o protocolo de comunicação está como Modbus

Apertar e segurar a tecla por 5 segundos até acessar a tela a seguir:

Utilizar as teclas e para inserir a senha de acesso ao menu de parametrização, em seguida pressionar para entrar no menu. (Para valor inicial = 4210, a senha padrão é “0”).

Navegar até o menu “CONF” e pressionar a tecla .

Em seguida verificar se o protocolo se encontra como Modbus, caso contrário, alterar para esse com  em seguida .


Etapa 3 - Conversor RS-485 para USB

É necessário ter um conversor RS-485 para USB.


Processo 2 - Realizando o download do software

Arquivo para download disponível no fim da página.



Processo 3 - Estabelecendo comunicação serial


Etapa 1 - Realizar conexão física da comunicação

Conectar terminais 15(-) e 16(+) no conversor RS-485 > Serial ligado ao computador.



 Informação !

O IDM deve ser alimentado externamente.





Etapa 2 - Verificar conexão e porta da comunicação

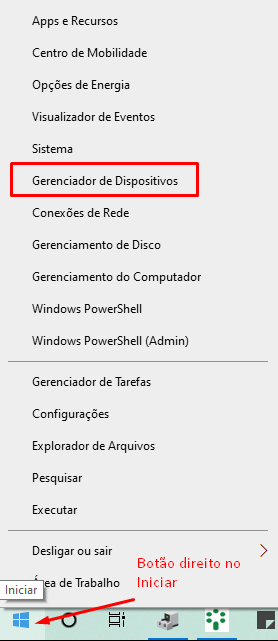

Abrir gerenciador de dispositivos do Windows:

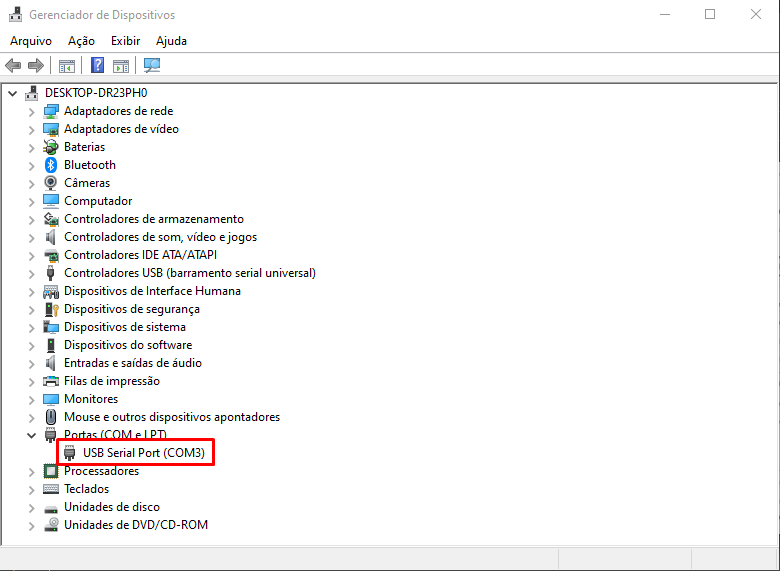

Verificar porta correspondente ao conversor.


Processo 4 - Configurando a comunicação


Etapa 1 - Definir tempo de time out e número de tentativas

O Time out é o valor de tempo máximo que o software irá esperar por uma resposta na comunicação com o equipamento. Esse valor deve ser colocado considerando o tempo em milissegundos.

O campo Tentativas se refere ao número máximo de vezes que o sistema tentará estabelecer comunicação com o IDM. Ao ultrapassar o tempo de time out em todas as X tentativas, o software acusará falha na comunicação.


Etapa 2 - Verificar configurações no IED

Apertar e segurar a tecla por 5 segundos até acessar a tela a seguir:

Utilizar as teclas  e  para inserir a senha de acesso ao menu de parametrização, em seguida pressionar para entrar no menu. (Para valor inicial = 4210, a senha padrão é “0”).

Navegar até o menu “CONF” e pressionar a tecla .

Alterar entre as configurações utilizando a tecla , verificar e anotar os valores de endereçoBaudRate.


Etapa 3 - Colocando informações no software

  • Selecionar BaudRate de acordo com o valor BDR no IED;

  • Inserir porta COM como o valor visto na etapa 2 do processo 3;

  • Inserir endereço conforme o valor END no IED;

  • Em seguida clicar no botão Conectar.



 Informação !

A tela sobre deverá mostrar o status da conexão com a versão e número de série do equipamento caso a comunicação seja bem sucedida.






Processo 5 - Iniciando o download


Etapa 1 - Selecionar as oscilografias

Ao conectar o IDM será exibido o número total de oscilografias. Se desejado baixar apenas uma oscilográfia adicionar o numero da oscilografia que deseja nos dois campos. Caso seja desejado baixar todas as oscilografias, adicionar 0 no campo da esquerda e adicionar o número da ultima oscilografia na direita.


Exemplo:

Para baixar todas as oscilografias (no caso do exemplo o IDM possui 18 oscilografias no total):

Para baixar apenas uma oscilografia:

Para baixar as oscilografias basta clicar em "Baixar Osc". Se clicar em "Limpar" o campo de seleção de oscilografia será apagado.


Etapa 2 - Selecionar pasta onde deseja-se salvar o arquivo de log


Caso haja algum problema ou tenha alguma dificuldade com os procedimentos aqui apresentados, não hesite em entrar em contato!

Contatos:
Telefone: +55 (11) 2410 – 1190 — Ramal: 425
Celular: +55 (11) 97225 – 8683 - WhatsApp
Email: sac@treetech.com.br
Portal de Atendimento
