Informação !

A atualização do BM via bootloader só é possível em BMs com firmware maiores que a versão 3.00

Tenha os arquivos e softwares em mãos

• Modbus poll - opcional
• Arquivo .img o qual fará a atualização do firmware dos IEDs, este arquivo é único para cada tipo de IED

            Os arquivos serão fornecidos pela equipe de suporte da Treetech

Acesse a página web do SDG

 Informação !

   Usuário padrão: default
   Senha padrão: Default123

OBS: Caso a versão do sistema seja inferior à 2.3.1, utilize default como usuário e senha padrão

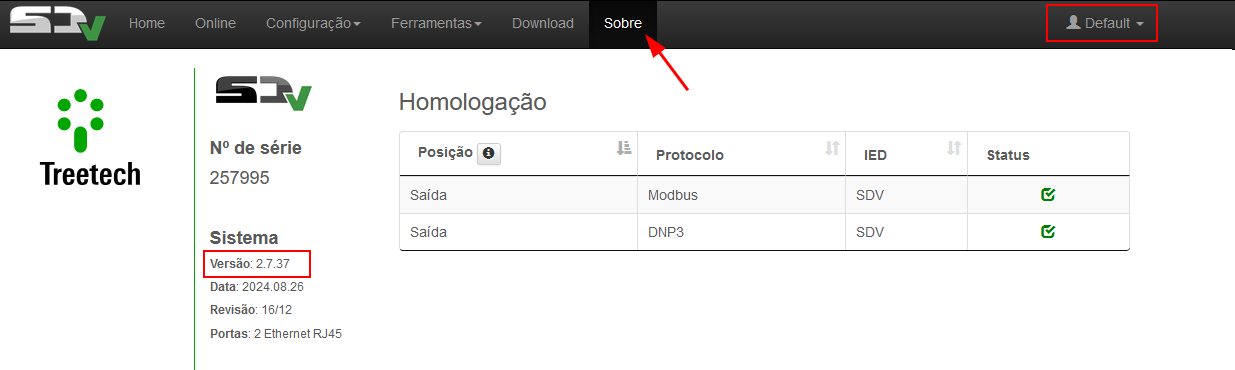

• Verifique se a versão de sistema está na mais atual possível, a fim de evitar qualquer bug por conta do sistema desatualizado.
• Também é possível ter noção da versão de firmware do BM, abaixo do título APLICAÇÃO através do parâmetro Versão, também presente na tela "Sobre".

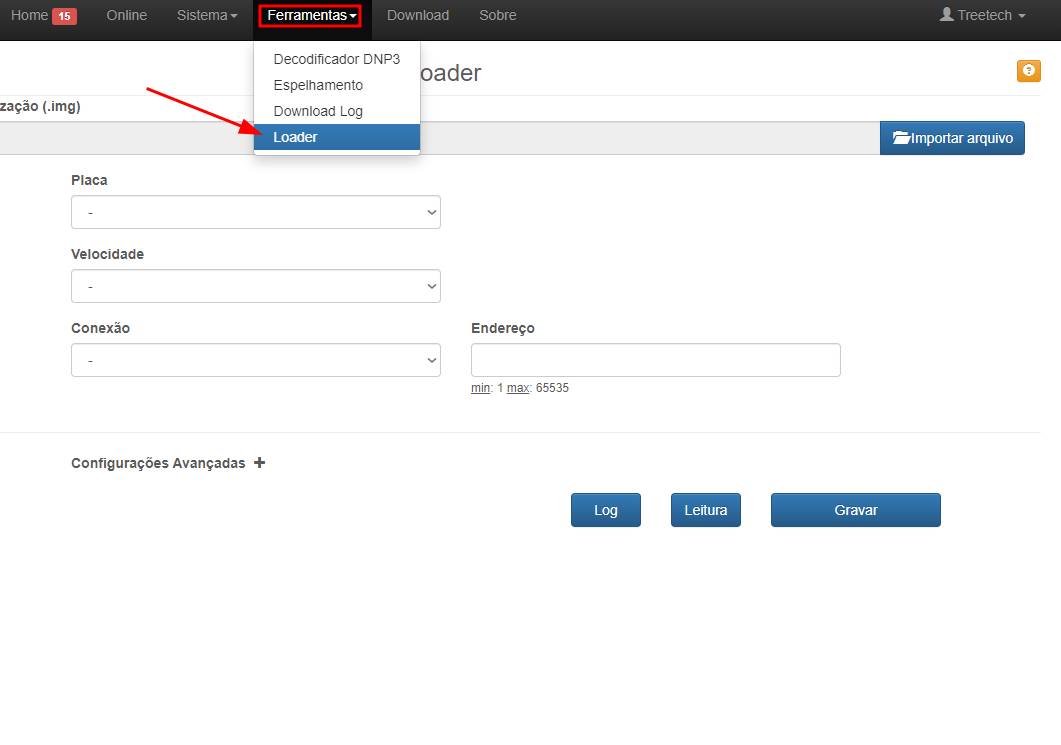

Com a versão de sistema correta, a ferramenta Loader deve ser habilitada:

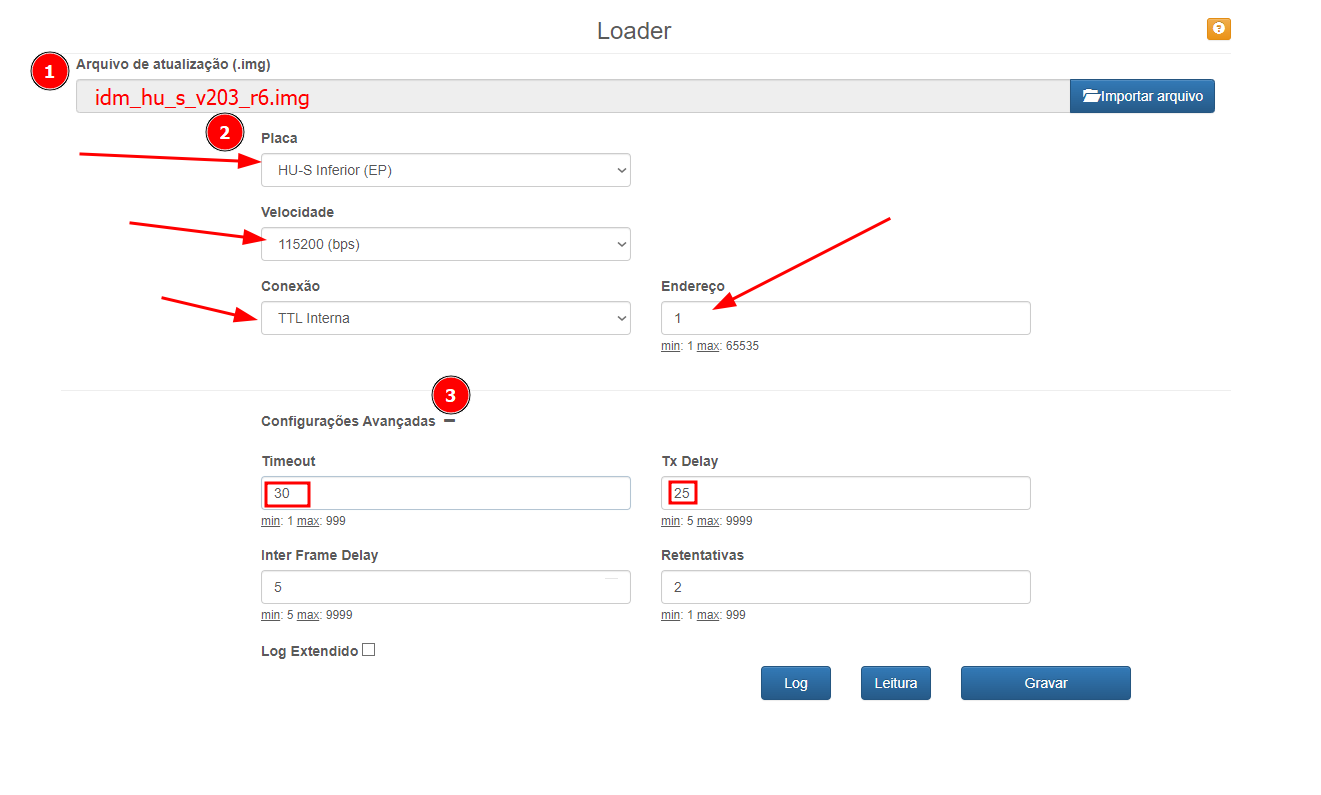

Preencha as informações corretas

As informações são:

• Arquivo de atualização da versão correta -  específico para cada IED
• HU-S inferior (EP)
• Velocidade 115200
• TTL-Interna
• Endereço: 1

Configurações avançadas:

• Timeout: 30
• TX Delay: 25
• Interframe: 5
• Retentativas: 2

Ao final, basta clicar em GRAVAR.

Finalização

 Informação !

Uma vez que o firmware for atualizado, é possível que haja um autodiagnóstico de EEPROM.

Para corrigi-lo é necessário escrever o valor 1 no registrador 19300 Holding Register. Isso pode ser feito através do software ModbusPoll.

Para mais informações a respeito de como utilizar o Modbus Poll: Guia de como utilizar o software Modbus Poll.
