Guia de substituição de TM1 para TM

Criada por Natan Andrade dos Santos, Modificado em Ter, 30 Jun na (o) 2:45 PM por Matheus Barbosa Santos

Introdução

O novo monitor de temperatura TM apresenta diferenças me funcionais em relação ao seus antecessor (TM1)

No aspecto mecânico:

O novo TM possui um design retrabalhado com dimensões reduzidas e um endereçamento de bornes diferente do TM1.

Do ponto de vista funcional:

Oferece novas telas de exibição, realiza leituras de variáveis adicionais no mesmo equipamento, como corrente e temperatura dos enrolamentos 2 e 3, além disso, possui uma árvore de parâmetros distinta de seu antecessor

Devido às melhorias tecnológicas e de hardware integradas na nova linha, um único equipamento TM é capaz de suprir e corresponder a todas as funcionalidades do antigo TM1 (como os grupos de resfriamento e as saídas analógicas), não sendo necessária a utilização de módulos adicionais para está substituição

Aviso !

Para utilizar a medição por imagem térmica adicional de 3 enrolamentos, certifique-se de que o opcional FUNC 3ENR esteja ativo. Se houver necessidade de liberação, entre em contato com o departamento comercial.


Figura 1 - TM1		Figura 2 - TM Black

Folha de parametrização

Para iniciar a substituição do TM1 pelo TM, é necessário que sejam anotados todos os valores de parâmetros do TM1 antes de desativar o equipamento.

Informação !

No link a seguir é disponibilizada a folha de parametrização para facilitar a organização dos valores que serão anotados:

Folha de Parametrização do TM1

Após anotar todos os valores dos parâmetros, realizar a remoção do TM1 para substituição

Instalação

Durante a remoção dos equipamentos antigos, retire os cabos dos bornes do TM1 e conecte-os aos bornes correspondentes no novo TM, seguindo as orientações da Tabela de Bornes abaixo. Para auxiliar na identificação visual dos circuitos, utilize os diagramas de ligação apresentados abaixo.

Aviso !

Certifique-se de que todos os circuitos de alimentação, medição de corrente e contatos de alarme estejam completamente desenergizados antes de desconectar os cabos dos bornes.


Figura 2 - Diagrama de conexões TM1	Figura 3 - Diagrama de conexões TM

Tabela de bornes de TM1 para TM

Substituição de Equipamento
TM1			TM Black
Descrição de bornes		Bornes TM1	Borne TM Black	Descrição de bornes
TM1	Comum Relé (Alarme Óleo)	1	Não possui bornes relacionados no TM Black, mas a função está disponível utilizando relé parametrizável.
	Contato Relé NA(Alarme Óleo)	2
	Comum Relé (Desligamento Óleo)	3	8	Comum Relés (R3 e R4)
	Contato Relé NA(Desligamento Óleo)	4	9	Contato Relé R3 (Desligamento do Óleo)
	Comum Relé (Grupo 1)	5	4	Comum R1 (Grupo de Resfriamento 1)
	Contato Relé NF (Grupo 1)	6	5	Contato R1 (Grupo de Resfriamento 1)
	Comum Relé (Grupo 2)	7	15	Comum R8 (Grupo de Resfriamento 2)
	Contato Relé NF (Grupo 2)	8	16	Contato R8 (Grupo de Resfriamento 2)
	Comum Relé (Alarme Enrolamento)	9	Não possui bornes relacionados no TM Black, mas a função está disponível utilizando relé parametrizável.
	Contato Relé NA (Alarme Enrolamento)	10
	Comum Relé (Desligamento Enrolamento)	11	8	Comum Relés (R3 e R4)
	Contato Relé NA(Desligamento Enrolamento)	12	10	Contato R4 Desligamento do Enrolamento 1 2 3
	Terra	13	1	Terra
	Alimentação	14	2	Alimentação
	Alimentação'	15	3	Alimentação'
	Comunicação Serial TM2	16	Sem conexão correspondente
	Comunicação Serial TM2'	17	Sem conexão correspondente
	Comum Saída Analógica (+)	18	18	Comum Saídas Analógicas
	Saída Analógica 1 (-)	19	17	Saída Analógica 1
	Comum Saída Analógica (+)'	20	18	Comum Saídas Analógicas
	Saída Analógica 2 (-)	21	19	Saída Analógica 2
	Comum Sensores de Temperatura	22	26	Comum Sensores de Temperatura
	Sensor de Temperatura A	23	27	Sensor de Temperatura 1 (RTD)
	Sensor de Temperatura A'	24	28	Sensor de Temperatura 1 (RTD)
	TC Externo 1	25	24	Comum TCs
	TC Externo 1'	26	25	TC1
	Comum Relé (Programável)	A1	11	Comum (R5, R6 e R7)
	Contato Relé NA (Programável)	A2	12	Contato R5 Parametrizável
	Adicionado no TM Black		14	Contato R7 Parametrizável
	Comum Relé (Falha)	A3	6	Comum R2 Autodiagnóstico
	Contato Relé NA (Falha)	A4	7	Contato R2 Autodiagnóstico
	Sensor de Temperatura B	A5	22	Sensor de Temperatura 2 (RTD2)
	Sensor de Temperatura B'	A6	23	Sensor de Temperatura 2 RTD2'
	Comunicação Serial Usuário (+)	A7	30	Comunicação Serial 1 Usuário (+)
	Comunicação Serial Usuário (-)	A8	29	Comunicação Serial 1 Usuário (-)
	Adição no TM Black: Saída Serial Adicional		31	Comunicação Serial 2 Usuário (+)
	Adição no TM Black: Saída Serial Adicional		32	Comunicação Serial 2 Usuário (-)

Parametrização

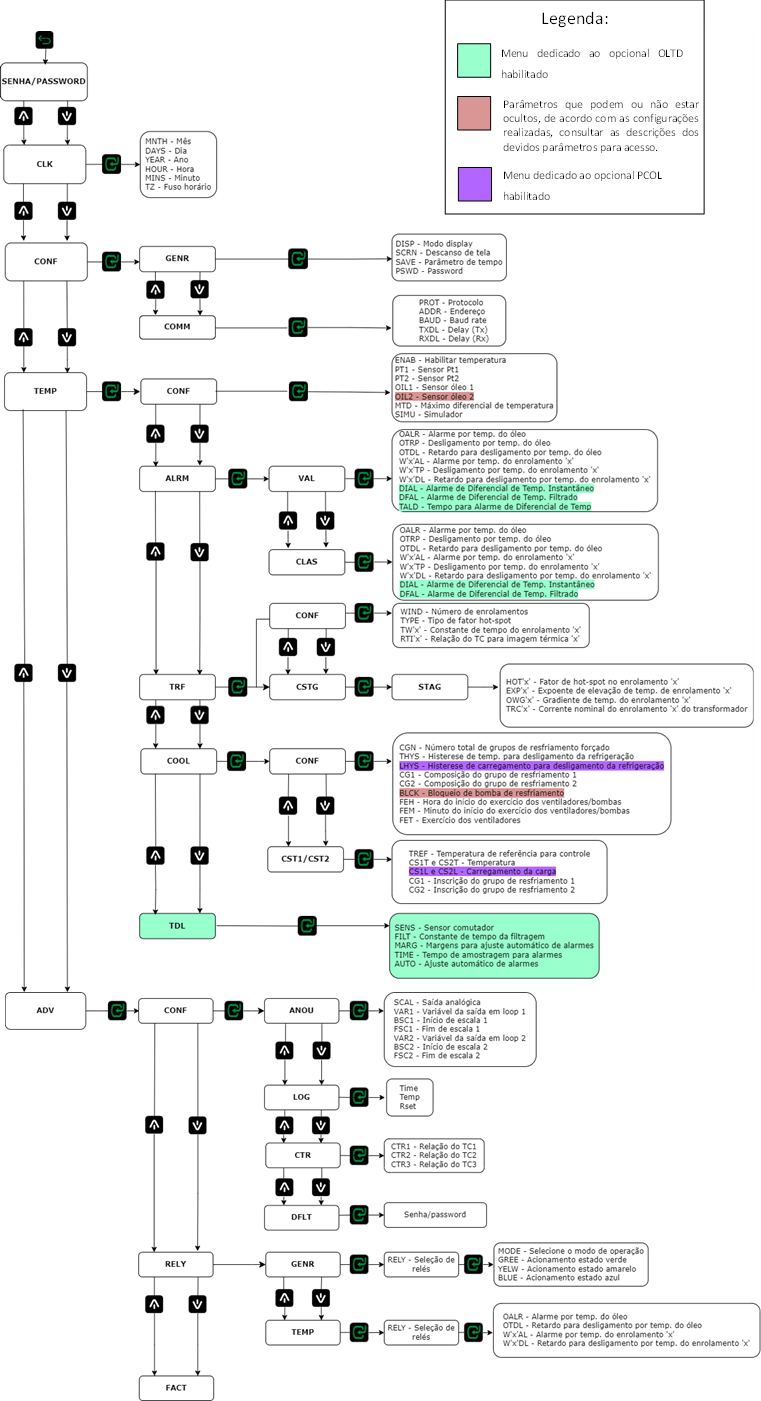

Após ter realizado a instalação do TM seguir para a parametrização. Tenha em mãos os valores anotados dos parâmetros do TM1 como explicado no passo "Folha de parametrização" e seguindo as orientações descritas no mapa de parâmetros, prosseguir preenchendo os parâmetros com os valores anotados.
