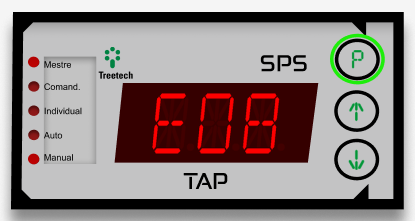

O erro E08 é causado por uma falha na leitura de posição de tap atual do CDC, podendo ser ocasionado por diversas razões. Neste guia você encontrará causas e possíveis soluções para a resolução do erro.
Causas e soluções
Para consultar o motivo do erro e a posição de tap em que se encontrava no momento em que ocorreu o erro. Siga o seguinte procedimento:

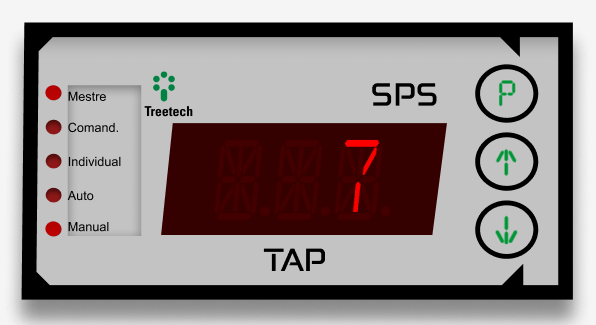

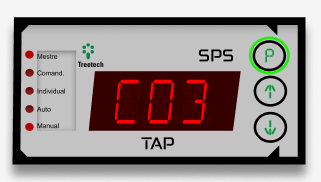

- Pressionar momentaneamente a Tecla de Programação
.
- Pressionar simultaneamente a Tecla de Programação
+

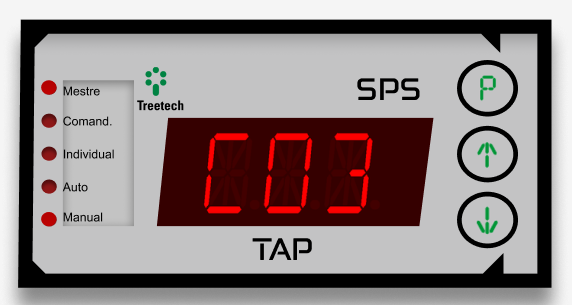

dessa forma será mostrado no display o código que indica a causa do último erro de leitura ocorrido.
 |  |  |
| Código indicação | Descrição |
| C0 | Não ocorreu nenhum erro desde que o SPS foi ligado. |
| C1 | Erro interno. |
| C2 | Leitura da Posição de tap instável. |
| C3 | Inconsistência no calculo de posição de tap. |
2. Pressionar momentaneamente a Tecla de programação. Será mostrado no display a posição de tap em que se encontrava o comutador no momento em que ocorreu o erro.
 |  |  |
C1 - Erro interno
| Causas | Soluções |
| Defeito no circuito de medição de tap. | Substituir o SPS defeituoso por unidade sobressalente. Entre em contato com o suporte tecnico da Treetech pelo Portal de Atendimento |
C2 - Leitura da posição de tap instável
| Causas | Soluções |
| Interferência eletromagnética excessiva nos cabos de medição do transmissor de posição potenciométrico. |
|
Informação !
Para mais informações a respeito da blindagem dos cabos, consulte o seguinte guia: Blindagem de Cabos.
C3 - Inconsistência no cálculo de posição de tap
| Causas | Soluções |
| Mau-contato na conexão com o transmissor potenciométrico | Eliminar mau-contato |
| Cabos de ligação do transmissor potenciométrico com resistência maior que 8 ohms, bitolas diferentes e/ou comprimentos diferentes. | Substituir cabos de ligação por cabos com características idênticas em cada via. |
| Erro nos ajustes dos parâmetros TAP e/ou RES do SPS. | Corrigir os ajustes dos parâmetros de acordo com o transmissor potenciometrico utilizado. |
| Transmissor potenciométrico possui resistores intermediários. | Remover tais resistores intermediários substituindo-os por jumper. |
| Resistor por passo do transmissor potenciométrico possuem tolerância superior a 1% de seu valor nominal. | Substituir os resistores de passo do transmissor potenciométrico por outro de precisão menor ou igual a 1%. |
Operação do sistema de transformadores trifásicos na presença de erros
Procedimento de contingência do transformador comandado 1. Selecionar todo o sistema de paralelismo para operação no modo Manual. 2. Selecionar o transformador com erro como Individual. Os transformador mestre e os transformadores comandados sem erro ficarão liberados do bloqueio, podendo ser comutados manualmente. 3. O transformador com erro só poderá ser operado do próprio gabinete do comutador sob carga, visto que não é possível saber pelo display do SPS/SPS-I qual a posição de tap real do comutador. |
Aviso !
Cuidados especiais:
- O transformador que apresentou o erro tem que ser comutado manualmente para acompanhar a posição de tap das demais unidades com que está operando em paralelo de forma a evitar a circulação de corrente.
- Não manter nenhuma parte do sistema no modo Automático, pois podem ocorrer comutações inesperadas que causem diferença de tap e circulação de corrente entre os transformadores.
Procedimento de contingência do transformador mestre 1. Selecionar todo o sistema de paralelismo para operação no modo Manual. 2. Selecionar todos os transformadores como Individual. Os transformadores que não erro já podem ser operados individualmente. 3. Opcionalmente, voltar a selecionar os transformadores que não apresentaram erro como Mestre e Comandados. Estes transformadores ficam liberados do bloqueio, podendo ser comutados manualmente. 4. O transformador com erro só poderá ser operado do próprio gabinete do comutador sob carga, visto que não é possível saber pelo display do SPS/SPS-I qual a posição de tap real do comutador. |
Aviso !
Cuidados especiais:
- O transformador que apresentou o erro tem que ser comutado manualmente para acompanhar a posição de tap das demais unidades com que está operando em paralelo de forma a evitar a circulação de corrente. Atentar que o transformador com o erro E08 só poderá ser operado no próprio gabinete do comutador.
- Não manter nenhuma parte do sistema no modo Automático, pois podem ocorrer comutações inesperadas que causem diferença de tap e circulação de corrente entre os transformadores.
Procedimento de contingência do transformador individual 1. O transformador com erro só poderá ser operado do próprio gabinete do comutador sob carga, visto que não é possível saber pelo display do SPS/SPS-I qual a posição de tap real do comutador. |
Operação do sistema de bancos trifásicos na presença de erros
Procedimento de contingência do banco comandado 1. Selecionar todo o sistema de paralelismo para operação no modo Manual. 2. Selecione o banco com erro como Individual. O banco Mestre e os bancos Comandados sem erro ficam liberados do bloqueio, podendo ser comutados manualmente. 3. Selecionar as fases Secundário 1 e Secundário do banco que apresentou o erro no modo Fase Individual. As fases que não apresentam erro podem ser operadas manualmente do frontal do SPS/SPS-I, mas a fase com erro só poderá ser operada do próprio gabinete do comutador sob carga, visto que não é possível saber pelo display do SPS/SPS-I qual a posição de tap real do comutador. |
Aviso !
Cuidados especiais:
- O transformador que apresentou o erro tem que ser comutado manualmente para acompanhar a posição de tap das demais unidades com que está operando em paralelo de forma a evitar a circulação de corrente. Atentar que o transformador com o erro E08 só poderá ser operado no próprio gabinete do comutador.
- Não manter nenhuma parte do sistema no modo Automático, pois podem ocorrer comutações inesperadas que causem diferença de tap e circulação de corrente entre os transformadores.
Procedimento de contingência do transformador mestre 1. Selecionar todo o sistema de paralelismo para operação no modo Manual. 2. Selecione o banco com erro como Individual. O banco Mestre e os bancos Comandados sem erro ficam liberados do bloqueio, podendo ser comutados manualmente. 3. Opcionalmente, voltar a selecionar os bancos que não apresentaram o erro como Mestre e Comandados. Estes bancos ficam liberados do bloqueio, podendo ser comutados manualmente. 4. Selecionar as fases Secundário 1 e Secundário do banco que apresentou o erro no modo Fase Individual. As fases que não apresentam erro podem ser operadas manualmente do frontal do SPS/SPS-I, mas a fase com erro só poderá ser operada do próprio gabinete do comutador sob carga, visto que não é possível saber pelo display do SPS/SPS-I qual a posição de tap real do comutador. |
Aviso !
Cuidados especiais:
- O transformador que apresentou o erro tem que ser comutado manualmente para acompanhar a posição de tap das demais unidades com que está operando em paralelo de forma a evitar a circulação de corrente. Atentar que o transformador com o erro E08 só poderá ser operado no próprio gabinete do comutador.
- Não manter nenhuma parte do sistema no modo Automático, pois podem ocorrer comutações inesperadas que causem diferença de tap e circulação de corrente entre os transformadores.
Procedimento de contingência do transformador individual 1. Selecione o banco com erro para operação no modo Manual. 2 Selecionar as fases Secundário 1 e Secundário no modo Fase Individual. As fases que não apresentam erro podem ser operadas manualmente do frontal do SPS/SPS-I, mas a fase com erro só poderá ser operada do próprio gabinete do comutador sob carga, visto que não é possível saber pelo display do SPS/SPS-I qual a posição de tap real do comutador. |
Aviso !
Cuidados especiais:
- Cada fase do banco que apresentou o erro tem que ser comutada manualmente de forma individual, afim de manterem a mesma posição de tap, de forma a evitar desbalanceamento de tensão no sistema trifásico. Atentar que a fase com erro E08 só poderá ser operada no próprio gabinete do comutador.
Nota !
Caso não consiga resolver o seu problema, entre em contato com o suporte da Treetech através do Portal de Atendimento.
Para ajudar em nossa análise pedimos que forneça informações sobre o erro e instalação do SPS, como por exemplo, se o erro sempre esteve presente ou não, se aparece em todas as posições do tap ou somente em alguma específica (caso não seja aleatório), número de taps e resistência por passo da coroa potenciométrica, parâmetros TAP e RES, etc.
Caso haja algum problema ou tenha alguma dificuldade com o procedimento, não hesite em entrar em contato!
