Este artigo tem como objetivo esclarecer o comportamento do LAP em relação aos grupos de resfriamento quando o equipamento está desligado ou com um autodiagnóstico ativo.

Relés Para Grupo de Resfriamento

Destinado apenas para comandos dos grupos de resfriamentos, o LAP possui dois relés NF (Normalmente Fechado).Sendo ambos, os relés 3 e 4, parametrizáveis para os grupos de resfriamento 1 e 2, como mostrado na tabela a seguir:

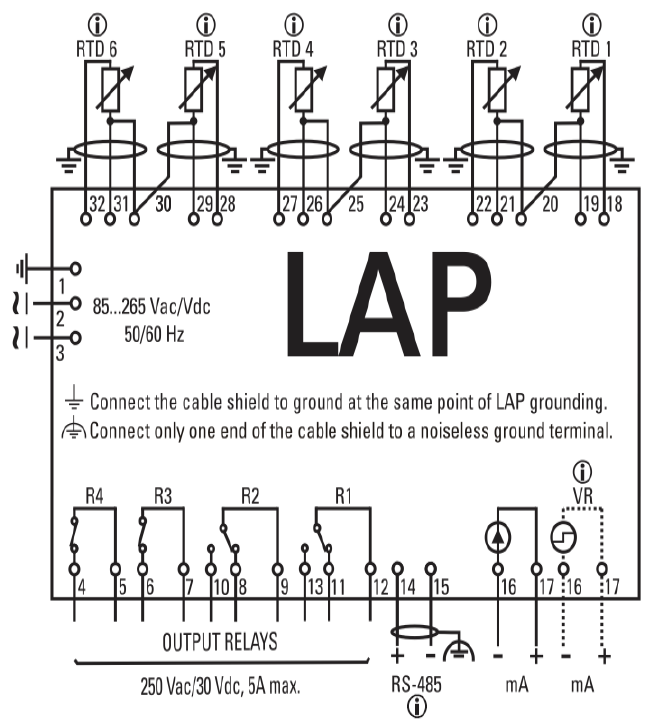

Figura 1 - Diagrama esquemático padrão da conexão do LAP.

 Nota !

Os relés de cada grupo de resfriamento serão acionados conforme a configuração definida e de acordo com a temperatura parametrizada para cada estágio. Além disso, podem ser ativados nas seguintes situações, detalhadas a seguir:

• Autodiagnóstico
• Equipamento Desligado

Comportamento em Autodiagnóstico/Equipamento Desligado

O firmware do LAP verifica constantemente a integridade de suas funções e dos sensores de temperatura a ele conectados através de seus circuitos e algoritmos de autodiagnóstico. Qualquer anomalia detectada é sinalizada através do contato de falha e através das mensagens de autodiagnóstico indicadas no display do equipamento, auxiliando no processo de diagnóstico e solução da falha.

O LAP possui 2 índices de autodiagnóstico “SDG1” e “SDG2”, que surge alternando junto com o código no display em caso de ocorrência de uma anomalia.

Apresenta o código de autodiagnóstico piscando lentamente (cerca de 1 segundo).

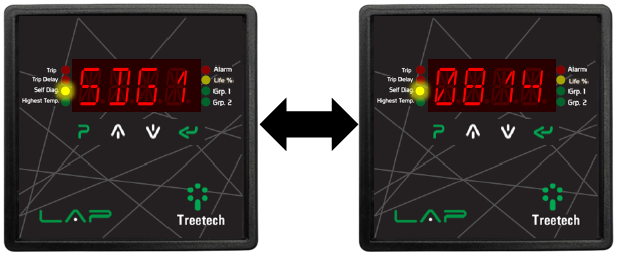

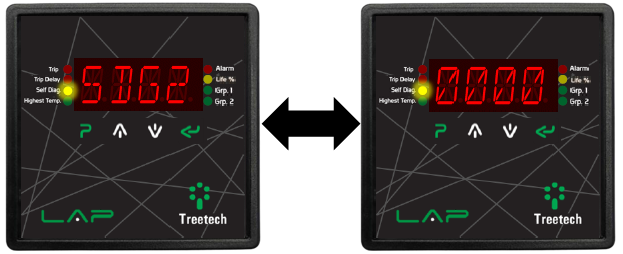

Figura 2 - Indicação de autodiagnóstico no LAP.

 Nota !

Para mais informações sobre o código atualmente ativo no equipamento consulte o link abaixo:

Autodiagnóstico - Monitor Lite de Temperaturas (LAP versão 1,00)

O Monitor LAP, quando está com autodiagnóstico ativo (Self Diag.) ou desenergizado, mantém os relés 03 e 04 — responsáveis pelo acionamento dos grupos de resfriamento — na condição normalmente fechado (NF).

No caso de autodiagnóstico ativo, indicado pelo LED lateral (Self Diag.) e pela exibição de SDG1 ou SDG2 acompanhado de um código no display, o equipamento aciona automaticamente os grupos de resfriamento como forma de proteção. Essa estratégia garante que o transformador não sofra danos decorrentes de temperatura elevada até que a falha seja identificada e corrigida.

Da mesma forma, se o equipamento estiver desenergizado, o relé permanece em sua posição normalmente fechado (NF), o que mantém a ventilação ligada.

O desligamento automático dos grupos de resfriamento somente ocorrerá após o restabelecimento da alimentação e a confirmação de que não existem autodiagnósticos ativos.
