Este artigo tem como objetivo esclarecer o comportamento do TM1+TM2 em relação aos grupos de refrigeração quando o equipamento está desligado ou com um autodiagnóstico ativo.

Relés Para Grupo de Refrigeração

Destinado para o comando exclusivo dos grupos de refrigeração, o TM1 e o TM2 possuem dois relés Normalmente Fechados (NF) cada monitor de temperatura. Isso permite o comando de até 4 grupos de refrigeração forçada (utilizando TM1 e TM2). Ao energizar os Monitores de Temperatura, estes contatos mudam de estado, retornando à posição de repouso para ligar a refrigeração. Como mostrado na tabela a seguir:

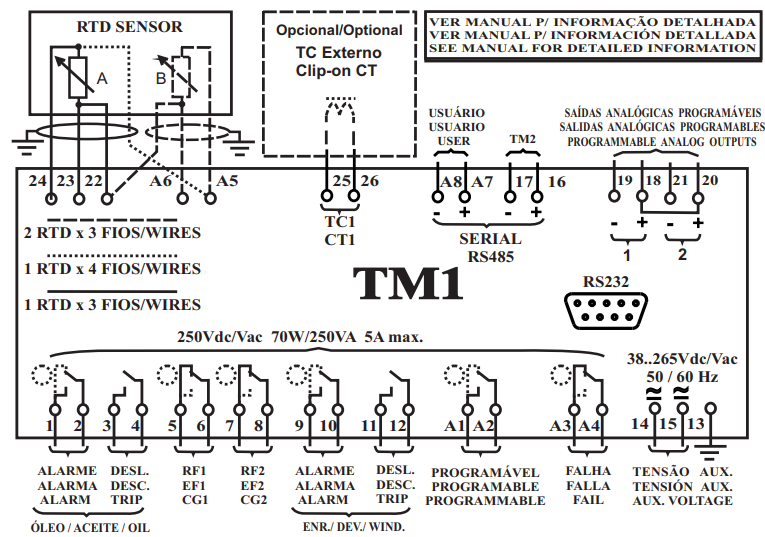

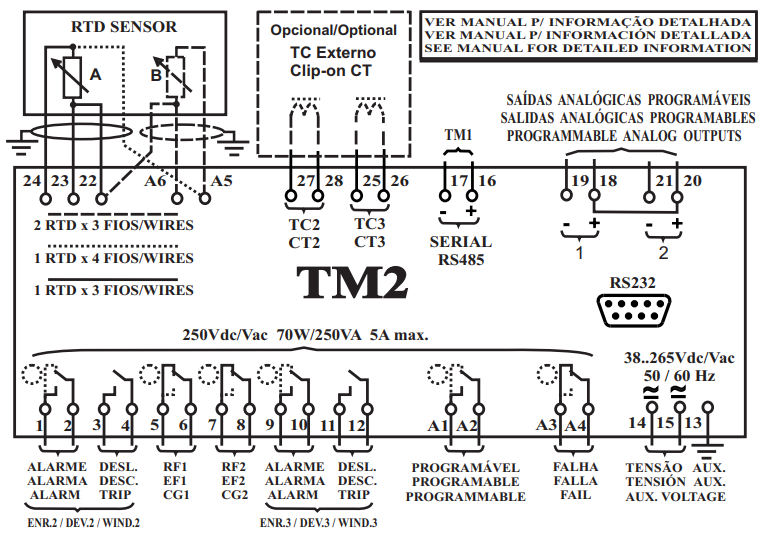

Figura 1 - Diagrama esquemático padrão da conexão do TM1.	Figura 2 - Diagrama esquemático padrão da conexão do TM2

 Nota !

Os relés de cada grupo de refrigeração serão acionados conforme a configuração definida e de acordo com a temperatura parametrizada para cada estágio. Além disso, podem ser ativados nas seguintes situações, detalhadas a seguir:

• Autodiagnóstico
• Equipamento Desligado

Comportamento em Autodiagnóstico/Equipamento Desligado

A função de autodiagnóstico implementada nos aparelhos TM1 e TM2 permite que eventuais problemas externos ao equipamento, ou mesmo falhas internas, sejam detectados e diagnosticados, permitindo que na maioria dos casos o próprio usuário identifique e corrija os problemas com rapidez.

Ao detectar um problema, o TM indicará em seu display superior a sigla “ERR”, e em seu display inferior, o código do respectivo erro em hexadecimal, como ilustra a figura. Cada falha é representada por um dos seguintes valores: 1, 2, 4 e 8. O valor mostrado no dígito será a soma do valor de todos os alarmes ativos daquele dígito.

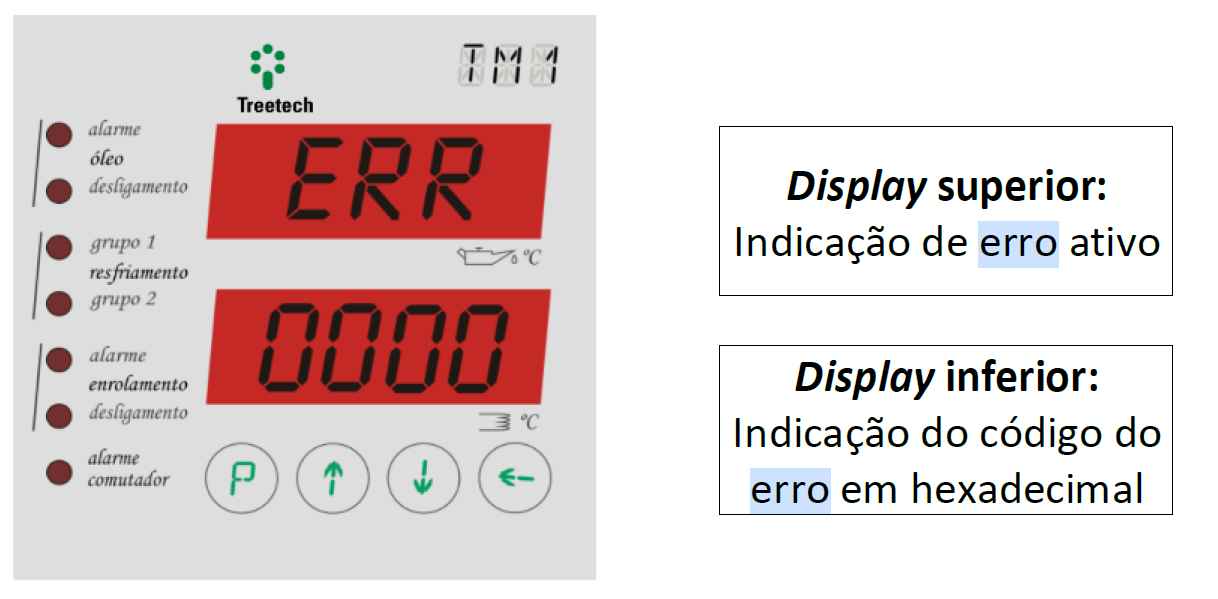

Figura 3 - Indicação de autodiagnóstico.

 Nota !

Para mais informações sobre o código atualmente ativo no equipamento consulte o link abaixo:

Autodiagnóstico Monitor de Temperatura (TM1/TM2 versão 4,16)

Os monitores TM1 e TM2, quando com um autodiagnóstico ativo ou desenergizados, mantém os relés responsáveis pelo acionamento dos grupos de refrigeração na condição normalmente fechado (NF).

No caso de autodiagnóstico ativo, indicado pela exibição de ERR acompanhado de um código no display, o equipamento aciona automaticamente os grupos de refrigeração como forma de proteção. Essa estratégia garante que o transformador não sofra danos decorrentes de temperatura elevada até que a falha seja identificada e corrigida.

Da mesma forma, se o equipamento estiver desenergizado, o relé permanece em sua posição normalmente fechado (NF), o que mantém a ventilação ligada.

O desligamento automático dos grupos de refrigeração somente ocorrerá após o restabelecimento da alimentação e a confirmação de que não existem autodiagnósticos ativos.
