O aplicativo é dividido em 3 abas principais: Conexão, Leitura e Parametrização. Uma vez conectado com algum equipamento disponível, as duas abas - Leitura e Parametrização - Irão ser populadas com as informações referentes ao equipamento selecionado. As leituras são em tempo real e atualizam a cada 5 segundos, mas podem ser manualmente renovadas:

O cabeçalho do software possuí as abas de navegação entre as 3 telas do app, além disso, também oferece a opção de tradução aos idiomas Inglês e Português.

Na tela de conxão, são apresentados as cofigurações necessárias para estabelecer uma comunicação serial com os IEDs deisponíveis.

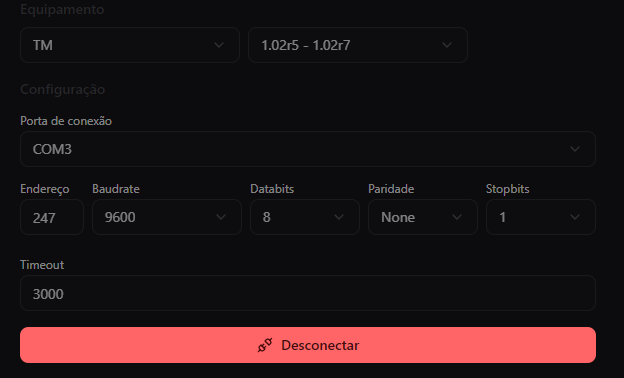

Configurando a conexão, é necessário primeiro detectar a porta COMM de comunicação do computador. Ao conectar o cabo de comunicação, seja diretamente na entrada USB-C ou com um conversor, o software pode identificar em primeiro lugar na lista de seleção a porta conectada.

As informações de endereço, baudrate, paridade e stop bot, são referentes ao configurado no IED conectado e devem estar iguais, tanto no endereço, quanto no software. Por padrão, ao selecionar o um IED, as configurações padrões já serão aplicadas.

 Nota !

Verifique as configurações de comunicação Modbus Serial no IED conectado para utilizá-las no software.

Quanto ao Timeout, recomenda-se o valor padrão de 3000 ms (3 segundos) ou maior, dependendo da qualidade da conexão e/ou quantidade de pontos lidas por IED.

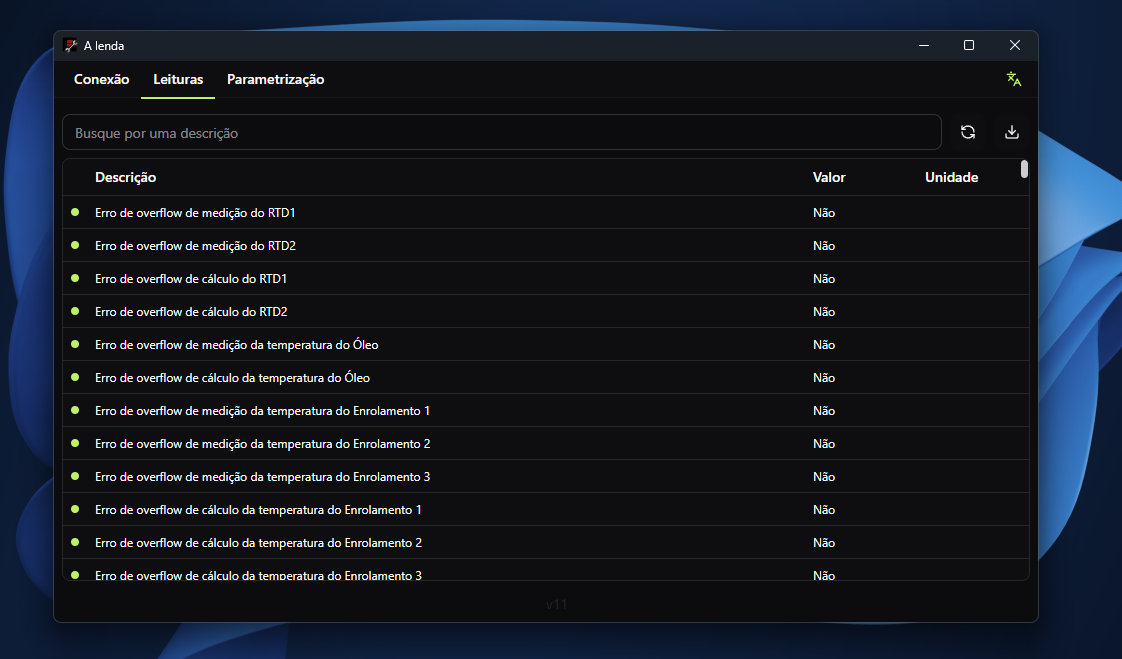

Uma vez conectado, a aba de leituras será populada com todos os pontos presentes no IED - Parâmetros e indicações, analógicos e digitas - Mas nesta tela, será possível somente vizualizar essas informações e exportar um arquivo .csv de todas as leituras.

Na área de parametrização, só serão apresentados os pontos possíveis de serem editaveis no IED. Eles são separados com base nos menus do frontal do IED conectado.

Nessa área é possível checar a parametrização atual do IED, exportá-la ou importar outra para configurar rapidamente o equipamento conectado, ou até mesmo replicar diversas configurações já feitas anteriormente (arquivo com a extensão .settings).

 Informação !

Para auxiliar na parametrização, é recomendado estar com o manual do equipamento a ser configurado em mãos. O manual de cada IED pode ser encontrado nessa mesma plataforma, sac.treeteech.com.br.

Ao alterar um parâmetro, a interface irá fazer a releitura dos pontos para validar a alteração. Em parâmetros que apenas alguns valores específicos são aceitos, estes estarão disponíveis para seleção. Pontos selecionados pela nossa equipe de Engenharia a análise de ativos estarão com uma bandeira azul a qual grupo eles pertencem.
