Devemos ter em mente que, enquanto a bucha estiver energizada, em hipótese alguma o TAP da bucha ou o circuito de medição devem permanecer abertos. Por isso, é obrigatório que a instalação entre o adaptador de TAP e o BM-MM tenha em seu intermédio bornes curto circuitáveis, o que facilitará muito caso seja necessário remover ou substituir o módulo de medição do BM.
Existem alguns métodos para se fazer essa montagem necessária dos bornes. Aqui estão listados os principais métodos utilizados:
Método de barra única para conjunto:
Nesse método, utiliza-se apenas uma barra (borne curto circuitável) que abrange todas as entradas da borneira (Figura 1), onde, independente da fase que o usuário tenha que intervir, o circuito inteiro já estará jumpeado com o circuito do terra fornecido pelo tap.

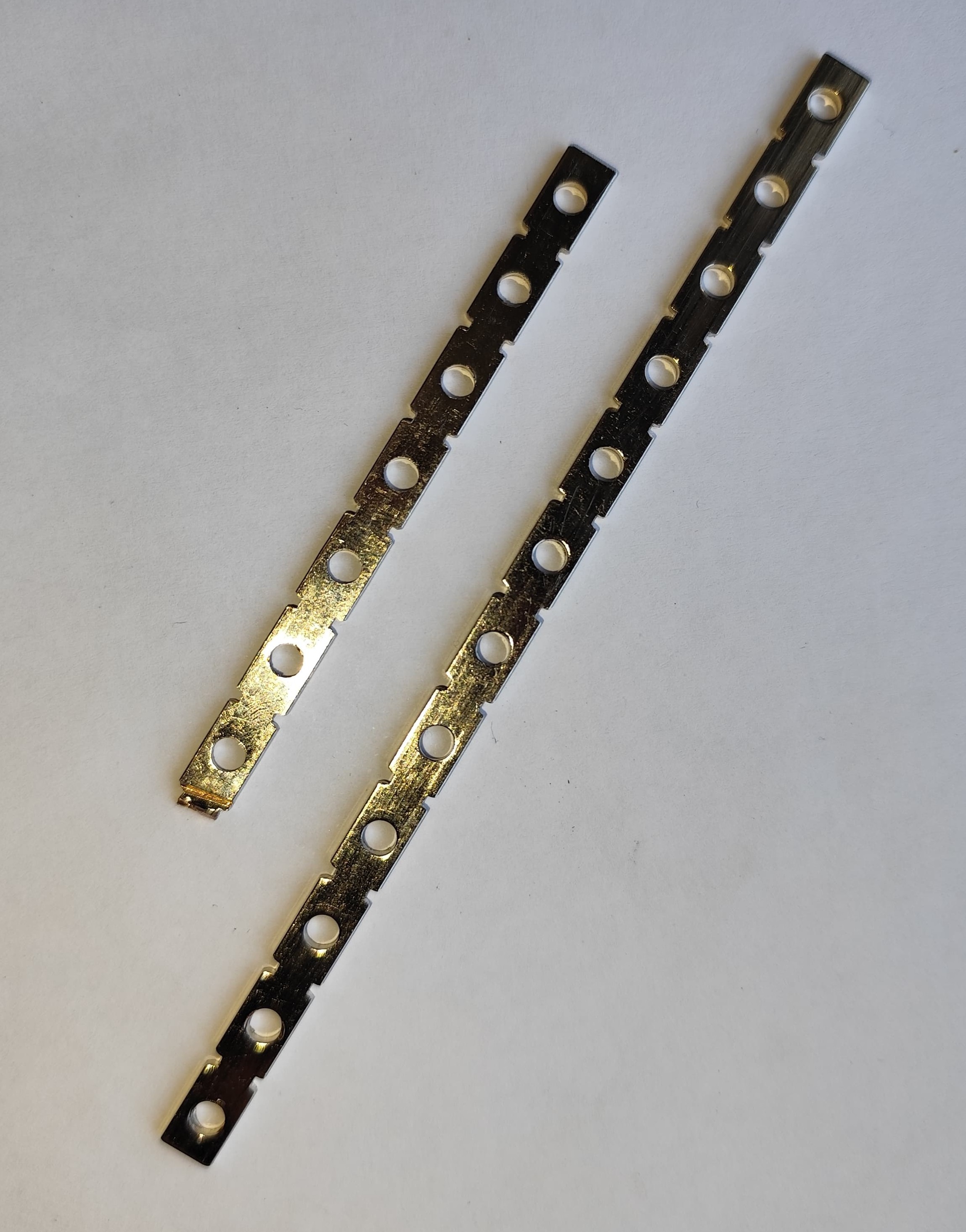

Figura 1 - Barras de curto-circuito. Esse modelo possui mais entradas para casos de aterramento de diversas fases ao mesmo tempo.
Figura 2 - Método de barra única para aterramento na borneira curto-circuital.
Método de três barras para conjunto:
Este é o método menos eficiente, porém, ainda funcional. Ele consiste em jumpear as fases com o Terra utilizando barras menores (Figura 3 e 4), sendo que cada barra abrange apenas duas entradas da borneira.
Para se alcançar uma fase mais distante do terra, localizada na borneira curto circuital, é necessário seguir uma ordem específica para a alocação dos bornes. Caso esse ordem não seja seguida e for instalado um borne que não esteja conectado ao aterramento, haverá um curto-circuito entre duas fases causando assim danos no aparelho.
![]() | ![]() |

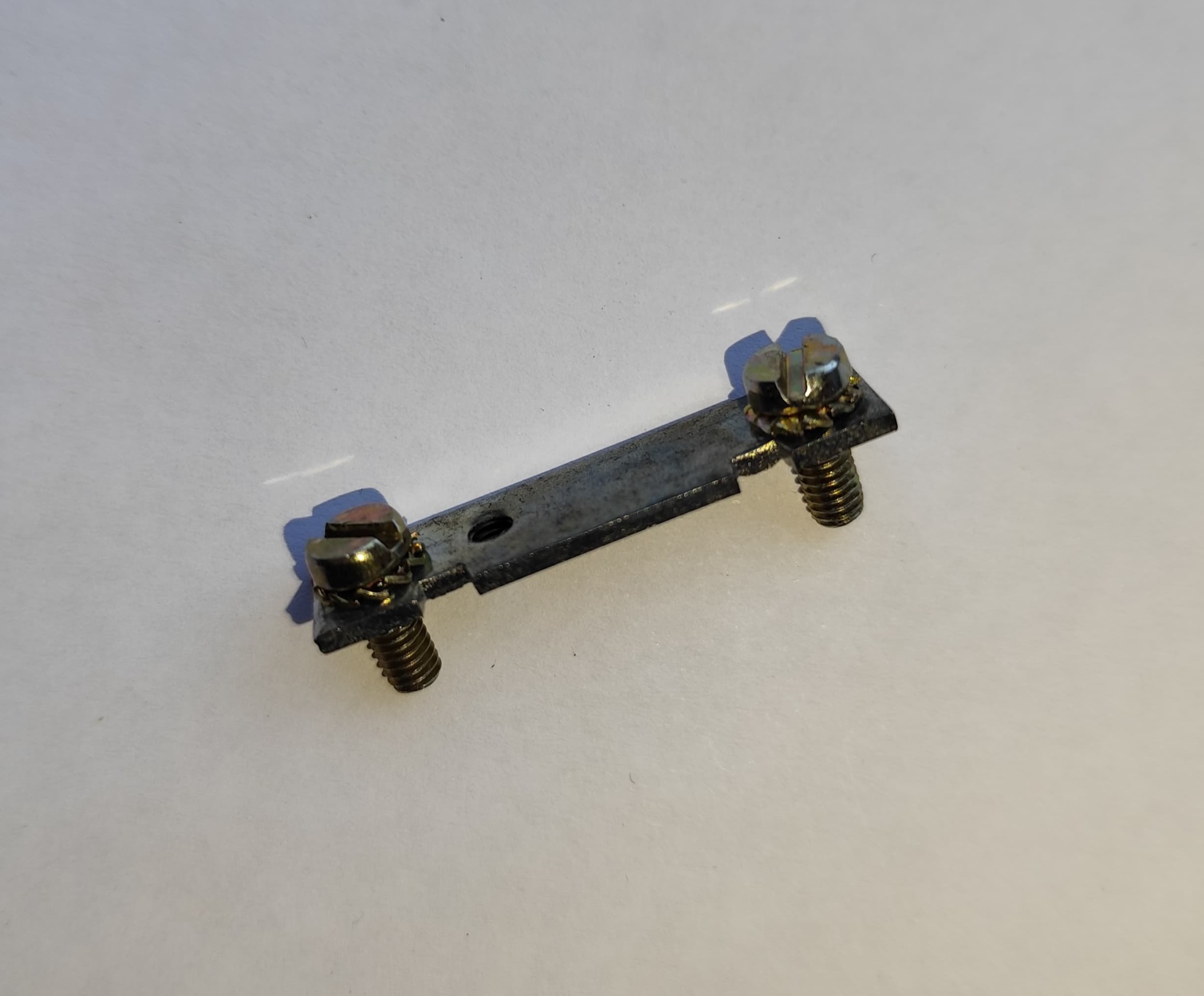

Figura 3 - Barra de curto-circuito em tamanho menor | Figura 4 - Barra de curto-circuito em tamanho menor |
Figura 5 - Método de três barras para aterramento na borneira curto circuital.

Aviso !
A ORDEM DOS NÚMEROS DEVE SER SEGUIDA COMO MOSTRA A IMAGEM NESTE CASO ESPECÍFICO.
Método de aterramento individual:
Esse método é um dos mais práticos caso precise fazer um curto em qualquer fase, uma vez que o aterramento já está jumpeado, como mostra no esquema abaixo. Basta apenas inserir um borne na entrada de fase e terra que precisar mexer sem a necessidade de seguir uma ordem específica como visto no método anterior.
Figura 6 - Método de aterramento individual.

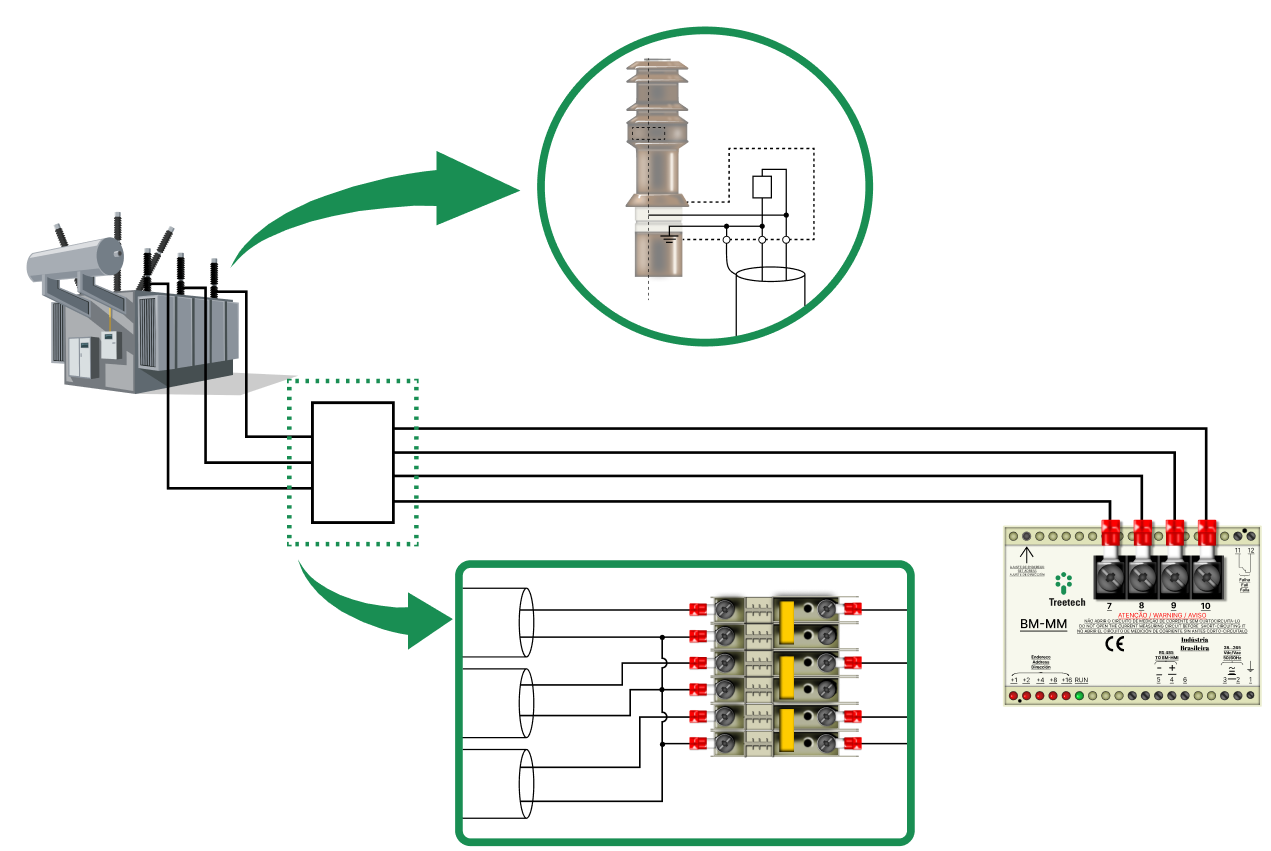

Somente após curto circuitar os cabos que recebem a corrente de fuga de todas as buchas, seguir com a alimentação do BM-MM e instalação dos cabos de comunicação com o BM-HMI, conforme mostra a ilustração a seguir.
Figura 7 - Instalação do BM-MM
Fixar os cabos que receberão a corrente de fuga no BM-MM e ajustar o endereço utilizando o botão na parte frontal superior do equipamento.
Por fim, remover os barramentos de curto-circuito dos bornes para que o módulo de medição possa receber a corrente de fuga.
Caso haja algum problema ou tenha alguma dificuldade com o procedimento, não hesite em entrar em contato!
