Introdução
O SD+ é um gateway de funcionalidades com uma única interface de rede, possibilitando apenas redundância física, conforme descrito nesta página, disponível em nossa plataforma.
O PRP (Parallel Redundancy Protocol) é um protocolo padrão Ethernet para qualquer tipo de redundância, incluindo protocolos como PROFINET, IEC61850, EtherNet/IP™, DNP3, IEC60870-5-104, Modbus/TCP, bem como para outros protocolos acima de Ethernet Layer 2.
Para possibilitar o uso de um ou mais SD+ em redes PRP é necessário o uso de um Redundancy Box, também conhecido como RedBox. O RedBox possibilita a inclusão de equipamentos com uma única interface de rede (equipamento SAN - Single Attached Node) em redes do tipo estrela redundante. De modo simplificado, o RedBox recebe o quadro do dispositivo SAN, duplica e encaminha-o para as duas LAN’s. O RedBox também recebe os quadros em redundância das duas LAN’s, sendo que o primeiro a ser recebido é encaminhado ao dispositivo SAN e o segundo é descartado.
Exemplos
Seguem abaixo exemplos de arquitetura e suas implicações, considerando a solução desejada para este projeto:
Exemplo 1
Este é o caso mais simples, um RedBox único irá atuar como um switch na rede destacada em azul e possibilitará redundância em protocolo para as redes A e B.

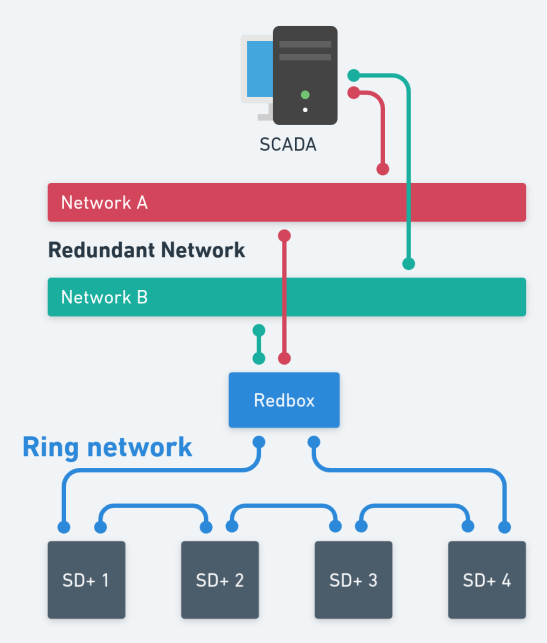

Exemplo 2
Este caso é semelhante ao primeiro, porém com topologia em anel na rede destacada em azul. O ponto positivo seria a redundância física nesta rede. Lembrando que para esta alternativa o RedBox deve ser configurado para gerenciar tempestades de broadcast.

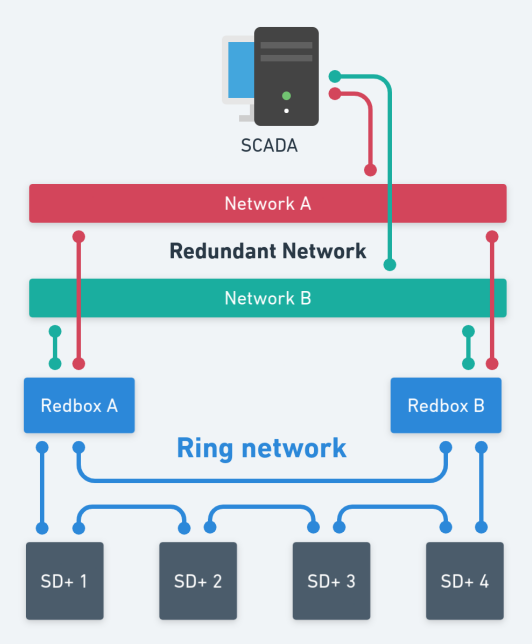

Exemplo 3
Nesta possibilidade, além da rede em anel há redundância de Redboxes. Assim como no último caso, a rede deverá ser gerenciada para evitar tempestades de broadcast.

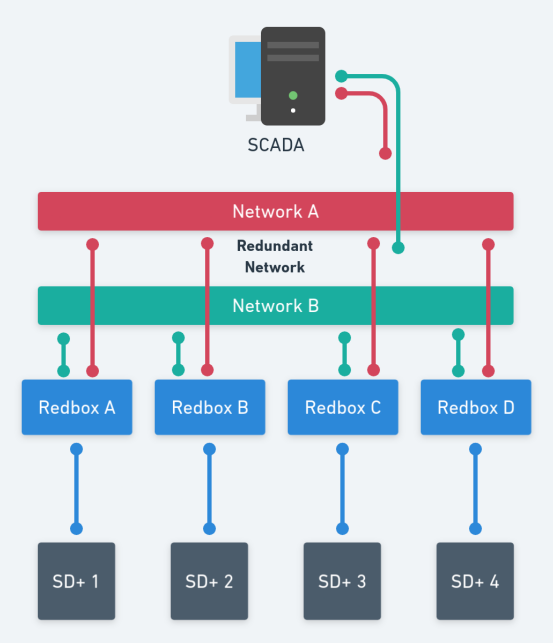

Exemplo 4
Neste último caso, há redundância em protocolo disponível para cada SD+, separadamente. Entretanto, para esta possibilidade deve ser adquirida uma quantidade maior de RedBoxes. Esta alternativa é indicada principalmente para contextos onde há quantidade limitada de portas no RedBox e não há controle de tempestades de broadcast.
