Os códigos de autodiagnóstico de salto de temperatura indicam a ocorrência de mudanças bruscas na leitura da temperatura de um RTD. Para a identificação e recolocação do equipamento em correto funcionamento, deve-se seguir os procedimentos recomendados para a normalização destes autodiagnósticos e procedimento para reconhecimento da leitura de temperatura, nesta ordem.

A medição de temperatura do topo do óleo em transformadores de potencia é realizada geralmente através de um sensor de temperatura instalado em um termo poço existente na tampa do transformador. Os sensores utilizados devem ser do tipo Pt100 a 0°C.

Caso o SDV detecte variações anormais na leitura da temperatura medida por um RTD — sejam elas decorrentes de mau contato nas conexões do Pt100 ou instabilidades no processo — o equipamento irá indicar no painel 1 de autodiagnóstico o código 4000 se a falha for no RTD1, 8000 caso seja no RTD2 ou C000 caso ocorra no RTD1 e RTD2 ao mesmo tempo.  O código de autodiagnóstico  permanecerá no display até que a irregularidade seja sanada. Recomenda-se a verificação imediata da integridade física do cabeamento e dos conectores do sensor.

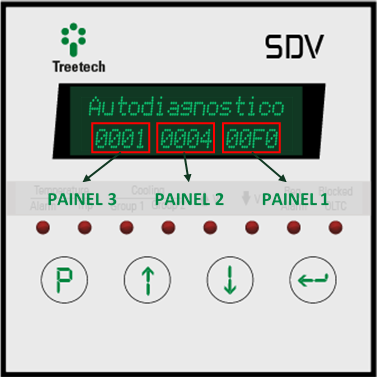

Figura 1 - Painéis de autodiagnóstico SDV

 Nota !

Para mais informações sobre os códigos de autodiagnóstico do SDV acesse o tópico 7.1 - Autodiagnósticos no manual em anexo.

Após as devidas verificações é possível realizar o reset de temperatura no SDV. Ao executar este comando, o código de autodiagnóstico é removido e, fundamentalmente, o equipamento valida a temperatura atual exibida no visor.

Ao realizar o procedimento, o operador confirma para o equipamento que aquela temperatura é real, fazendo com que o sistema a aceite e retome o monitoramento a partir deste valor. Devido a essa validação imediata, atente-se ao aviso abaixo:

 Perigo !

Para evitar um desligamento indevido, antes de realizar o comando de reset, verificar se a temperatura medida na tela de consulta, não está acima do valor programado para desligamento.

1. Após a normalização do erro, deve-se acessar a tela de consulta de temperatura, onde é mostrada a leitura atual;

Figura 2 - Medições de temperatura SDV.

2. Como a leitura ainda não foi reconhecida, o valor de medição estará piscando, aguardando a confirmação

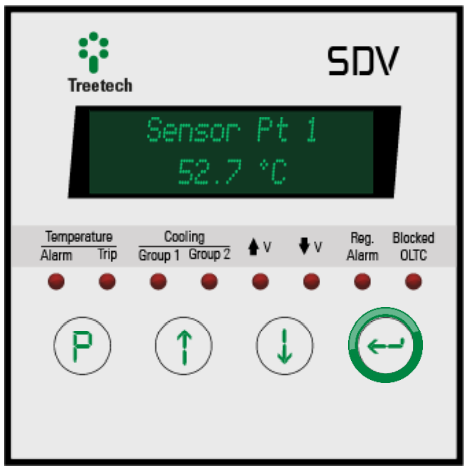

Figura 3 - Valor de temperatura medida.

3. Pressione a teclapor cerca de 3 segundos para confirmar que a leitura está correta;

4. Caso a temperatura piscante mostrada no display não esteja correta, deve-se reverificar os procedimentos recomendados para a normalização destes autodiagnósticos, até sua solução definitiva.
