Introdução

 Aviso !

Para que este tipo de arquitetura funcione corretamente é importante estar com o firmware do SDV a partir da versão 1.13 R3.

Para atualizar o firmware basta seguir o guia disponível em: Atualização de firmware SDV e SDM

Além de monitorar a temperatura do transformador, o SDV também foi projetado para poder operar a troca de tap do comutador e atuar tanto como um regulador de temperatura como um regulador de tensão. Desta forma, um único SDV pode trabalhar em conjunto com o SPS para realizar o paralelismo de até 18 ativos distintos.

 Informação !

Para que o SDV se comunique com os SPS é necessário que o opcional Concentrador, esteja ativo e que o parâmetro: Concentrador, esteja marcado como: SIM.

O SDV não é responsável pelo paralelismo em si entre os ativos, ele é responsável por comandar a subida e decida de tap do comutador seja de modo manual ou seja de modo automático. Nesse caso os responsáveis pela lógica de paralelismo são os SPS conectados ao SDV, desta forma para que o paralelismo esteja correto, estes IEDs devem estar parametrizados corretamente para cada caso.

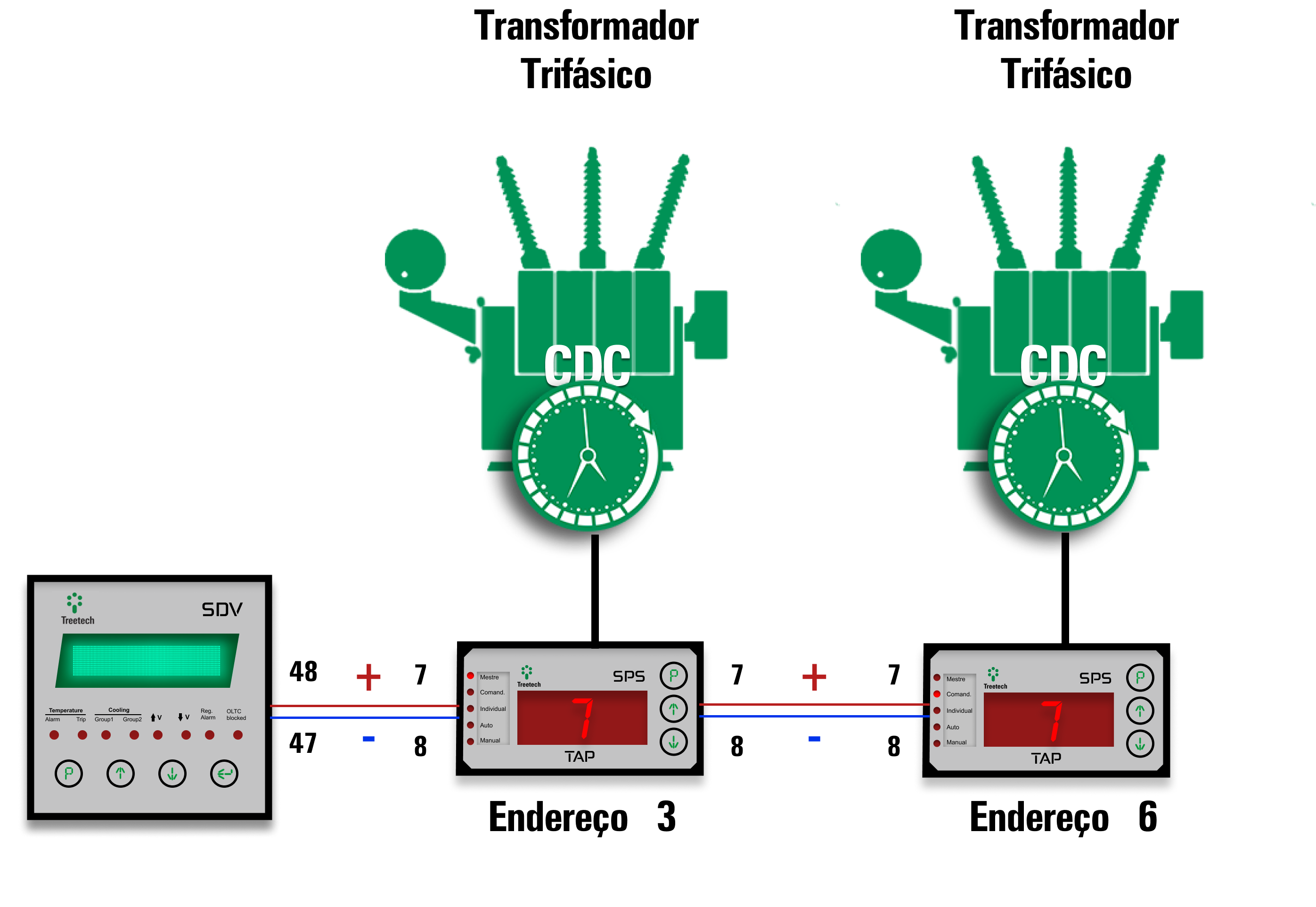

Modo convencional

Assim o SDV funciona como um concentrador de informações e comandos do sistema de paralelismo (feito pelos SPS) e não como o responsável pelo paralelismo do sistema em si.

 Aviso !

É de suma importância que os SPSs estejam todos configurados de maneira adequada para cada caso em específico, caso contrário o mesmo não irá comunicar com o SDV e nem efetuará o paralelismo corretamente.

Diversos SDVs no mesmo sistema de paralelismo

Há casos onde é necessário obter uma redundância da parte da concentração e comando do paralelismo, ou seja, se um SDV falhar é necessário que outro SDV assuma comando da rede de paralelismo e o supervisório não necessite trocar de IED monitorado.

 Aviso !

Este tipo de configuração só é válida quando a parte de monitoramento de temperatura dos SDVs não está sendo utilizada, uma vez que apenas um IED por vez será lido.

Em resumo o que deve ser atingindo está listado abaixo:

1. Quando um SDV estiver comandado a rede, os demais não podem interferir;
2. O supervisório irá enxergar apenas um IED;
3. A comutação do SDV operante será realizada via entrada digital.

Para atingir tal resultado, os SDVs dentro desse tipo de arquitetura deverão estar idênticos tanto em parametrização, configuração e IP.

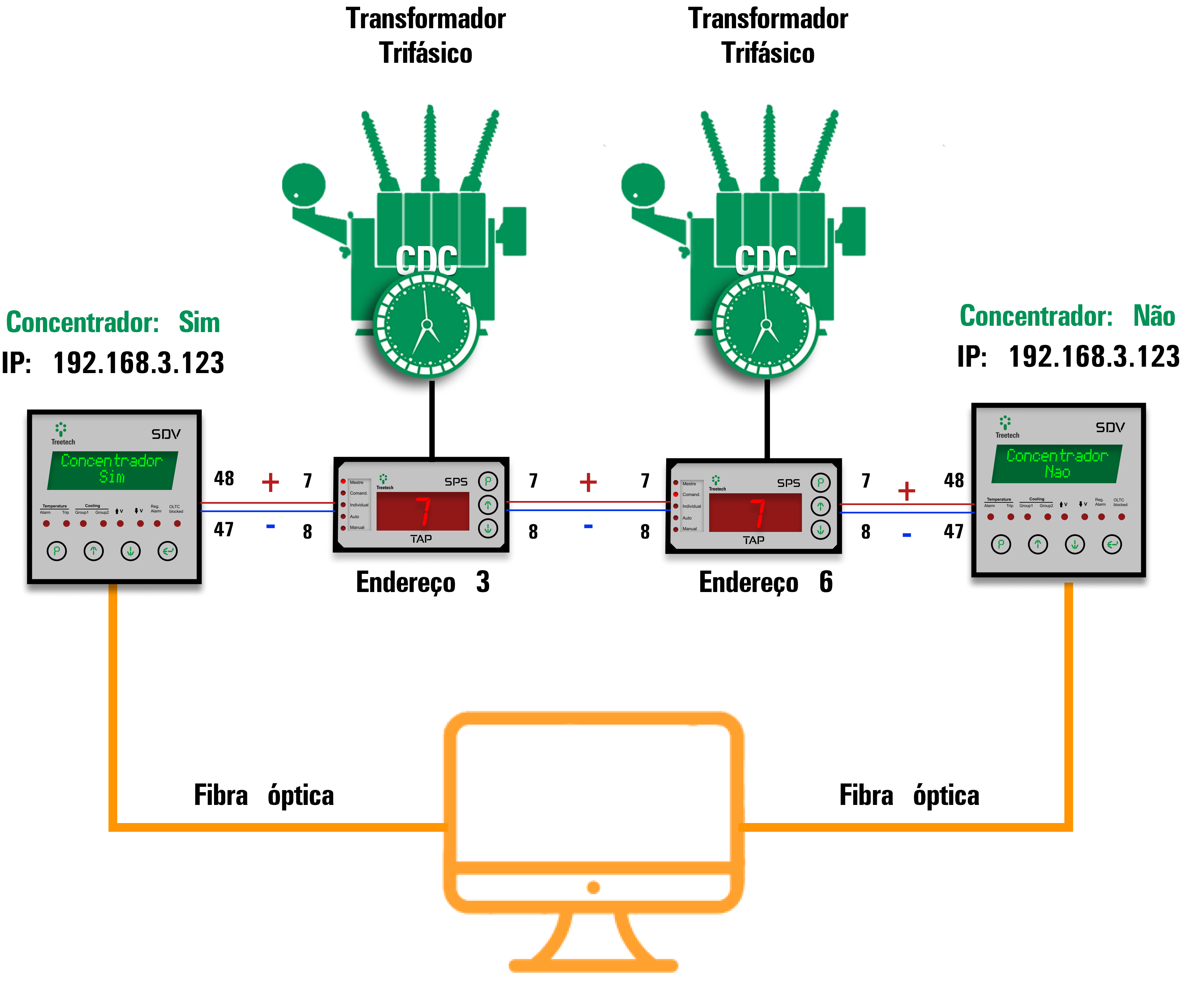

Tomando dois SDVs numa mesma rede

Como funciona

Desta forma o parâmetro de "Concentrador" além de permitir a concentração das informações do sistema de paralelismo também irá ativar e desativar a placa de rede do SDV, fazendo com que todas suas funções sejam preservadas, porém com a placa de rede desativada, o IP ficará salvo no SDV mas, não será publicado para a rede Ethernet.

 Aviso !

Não será possível acessar a página web do SDV que estiver com o parâmetro "Concentrador" desligado, uma vez que nessa configuração a própria placa de rede estará desativada.

Visto que a placa de rede está desabilitada nos SDVs não configurados como mestres no momento, para realizar a troca de qual SDV será o concentrador da rede deve ser feita externamente via entrada digital do IED (a configuração pode ser feita no frontal do IED na configuração "Configuração de Entradas")

Desta forma, é esperado que no Sistema Supervisório , não haja distinção de IED, não sendo necessário configurar diversas telas do supervisório para cada SDV.

Conclusão

Por se tratar de um caso mais avançado de automação na utilização do SPS e SDV, é de suma importância que conheça um pouco melhor o funcionado destes dois equipamento, seja através dessa nossa plataforma virtual ou pela leitura dos manuais do IED.

• Sobre o SPS;
• Sobre o TMV/SDV/SDT;

Se precisar de ajuda a respeito da configuração dos SPS:

• Uso do SPS em transformadores monofásicos e trifásicos;

Se precisar de ajuda com a configuração de saída 61850:

• Editando - IEC61850;
• Linkando pontos na IEC 61850
