Qual tipo de cabo é recomendado para redes de comunicação RS-485?

Criada por Lucas Olier, Modificado em Sex, 25 Set na (o) 12:38 PM por Lucas Olier

Para a comunicação RS-485, o cabo mais recomendado é o tipo par trançado e blindado, sendo a melhor opção para aplicação em locais com alto nível de interferências eletromagnéticas (EMI). A construção deste modelo de cabo previne a ação das interferências eletromagnéticas que podem causar distorções e provocar falhas na aquisição de dados, se tornando uma fonte de alarmes falsos e prejuízos à integridade das informações.

Para comunicação RS-485 comum, sem especificações ligadas ao ambiente, diferentes cabos podem ser utilizados sem comprometer o funcionamento do protocolo.

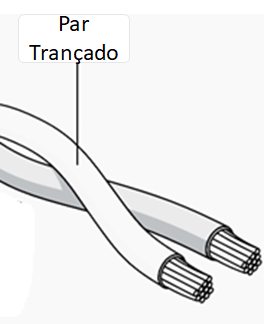

O cabo par trançado consiste em dois condutores metálicos, isolados entre si e trançados ao longo do eixo longitudinal comum, com um determinado passo de torção.

Informação !

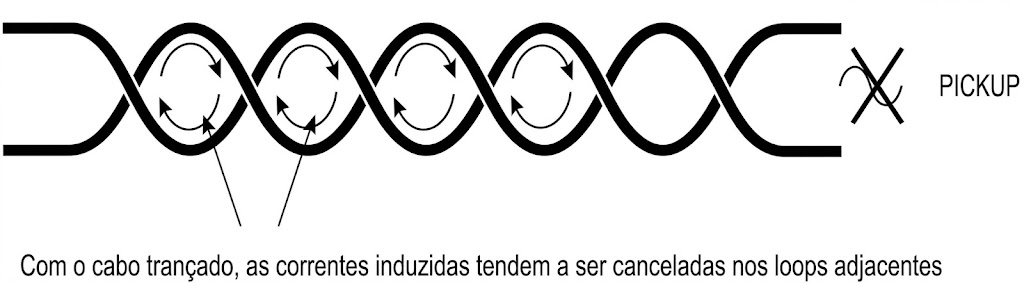

Esse arranjo melhora a imunidade a distúrbios eletromagnéticos, pois a torção forma uma série de bobinas sucessivas com orientações alternadas. Dessa maneira, qualquer campo magnético presente no ambiente atravessa os pares de bobinas em sentidos opostos, reduzindo drasticamente o seu impacto. Teoricamente, o efeito induzido em cada volta é exatamente o oposto do gerado na volta seguinte, resultando no cancelamento da interferência.

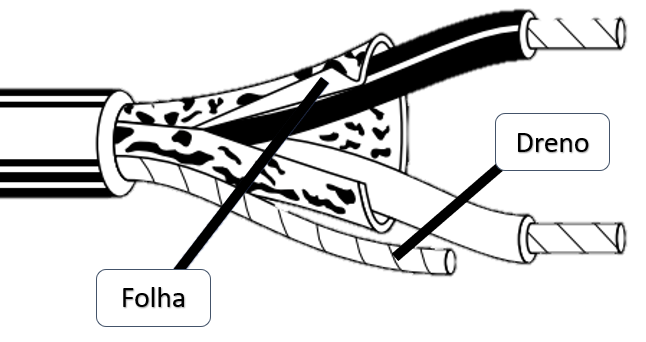

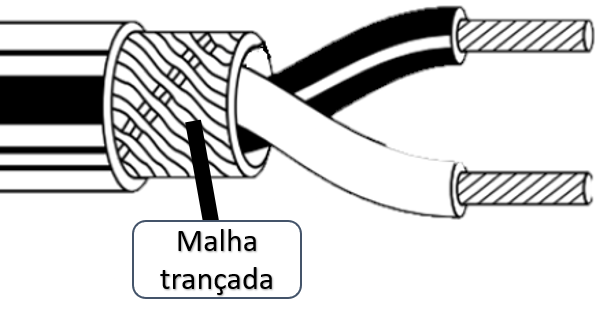

A blindagem do cabo corresponde à capa metálica que envolve os condutores trançados. Ela pode ser formada por uma malha de filamentos entrelaçados ou por uma folha metálica fina fechada em volta dos fios, podendo ou não conter um dreno - isto é, um fio nu ou cabo cuja finalidade é facilitar o aterramento da malha. Os dois tipos possuem funções equivalentes e podem ser combinados para obtenção de melhores resultados, adotando as melhores características de cada construção.

Informação !

Esse arranjo atua como uma blindagem eletrostática, assegurando que a presença de campos elétricos e magnéticos no interior do cabo seja mínima ou nula. Isso garante que o sinal digital transmitido não sofra interferência por ruídos capazes de causar a degradação substancial de sua integridade.

Características

Condutor flexível de cobre estanhado;
18 AWG (seção de ~0,8 mm²);
Comprimento máximo de 1200 m;
Impedância nominal de 120Ω;
Passo de torção de 50 a 75 mm;
Tensão de isolamento de 300 Volts;
Temperatura de trabalho de -40 °C a +75 °C;
Cobertura em PVC;
Blindagem:
- Malha trançada (70% a 95% de cobertura);
- Fita aluminizada + malha trançada é altamente recomendado;
