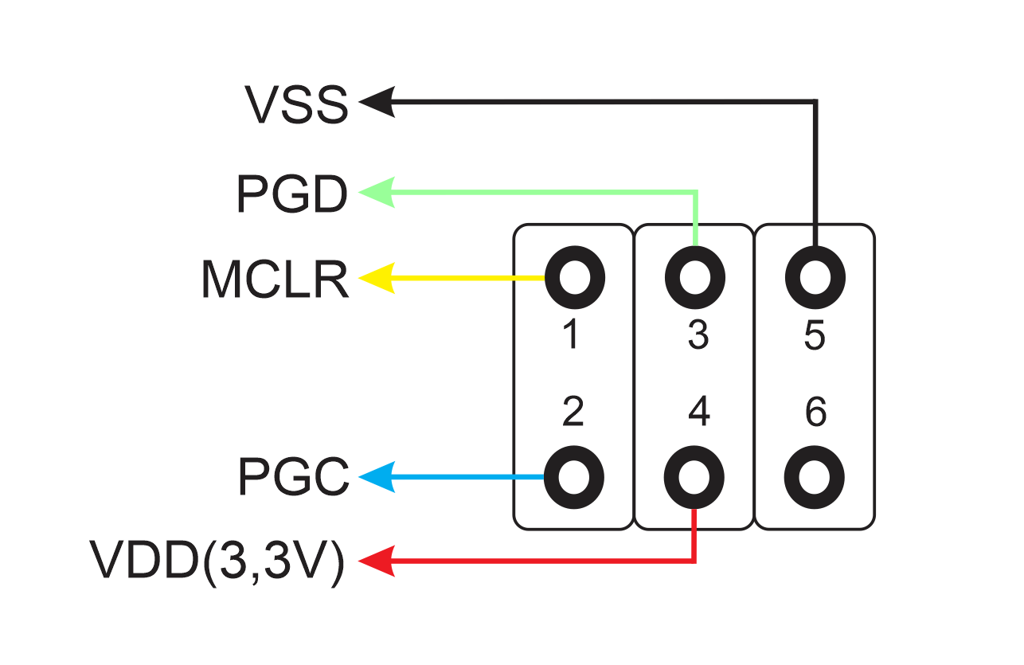

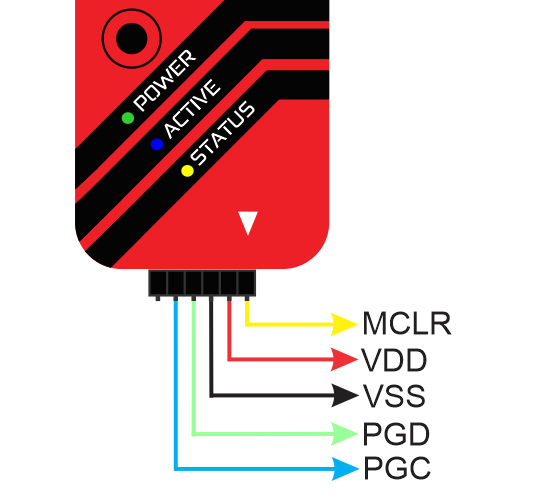

O cabo deve ser feito seguindo o esquema a seguir, é extremamente importante marcar quais são os pinos e onde devem ser conectados. Segue em anexo um tutorial mais detalhado sobre a confecção do cabo.

Para acessar o conector no IED é necessário desmontar o frontal do equipamento.

 Atenção !

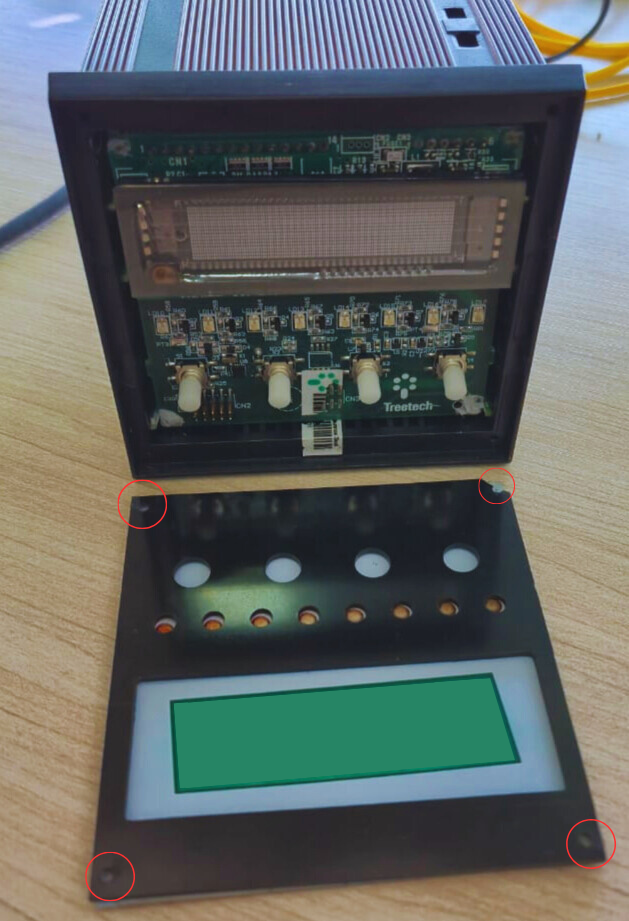

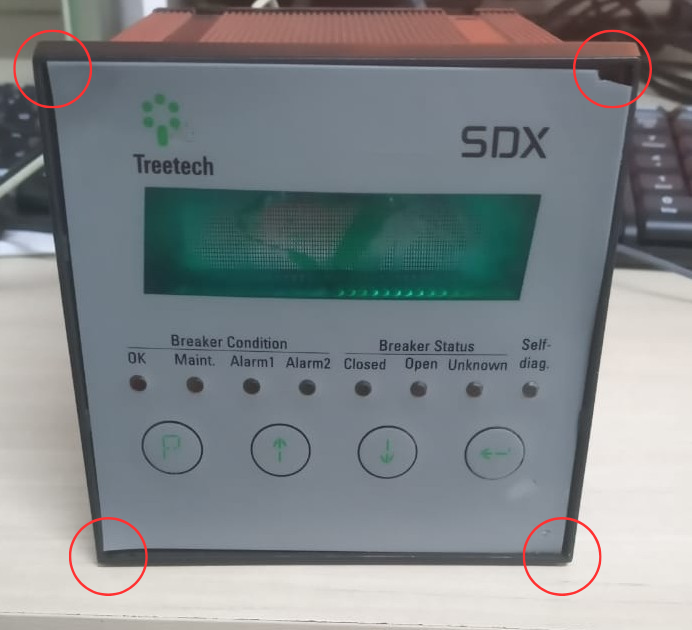

O frontal do display é fixado com 4 parafusos Philips nos cantos(indicados na figura). É de extrema importância retirar os parafusos antes de desmontar o frontal.

Utilize um estilete ou uma ferramenta de ponta fina para levantar o adesivo do frontal com cuidado para não quebrar o mesmo. Em seguida retire os parafusos e remova a tampa do frontal.

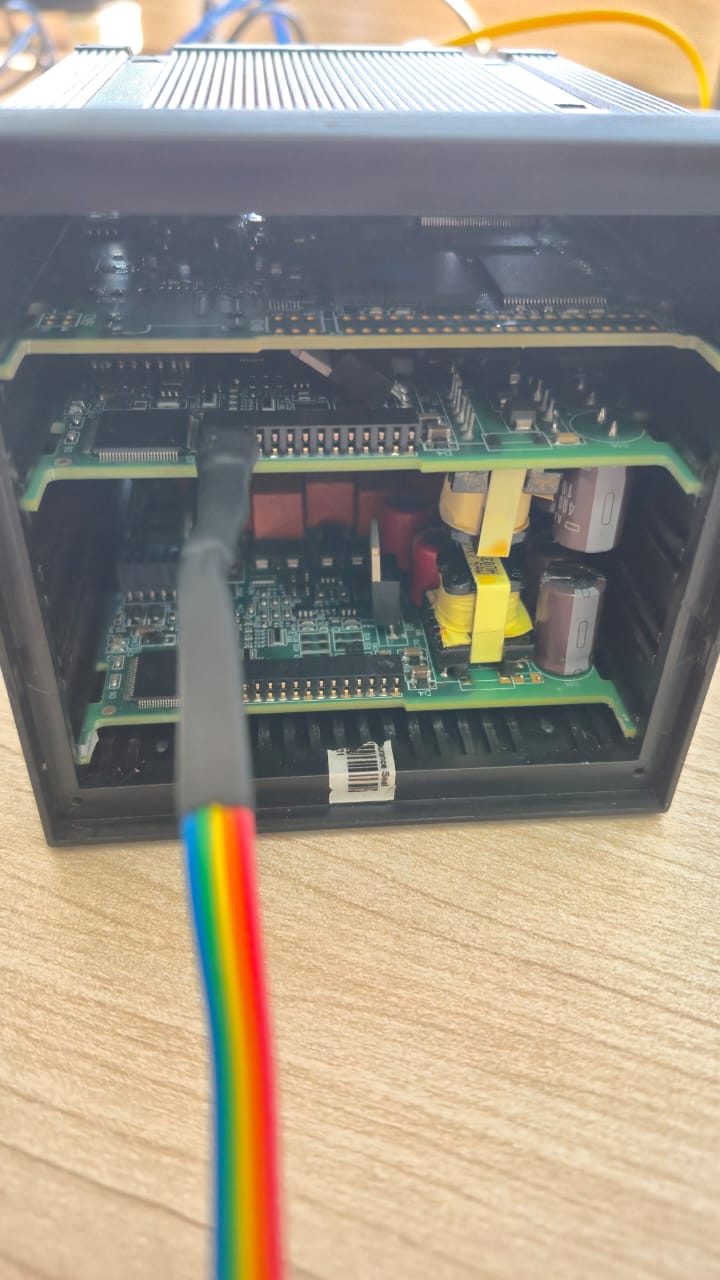

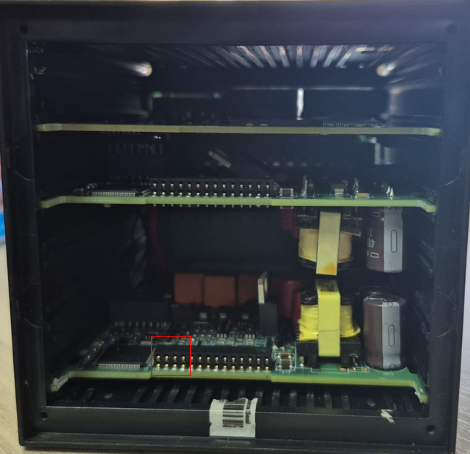

Após a retirada do painel frontal é necessário retirar a placa frontal, para isso, puxe cuidadosamente segurando pelo display soldado na placa do equipamento. Em seguida conectar o cabo na placa que será atualizada (superior ou inferior).

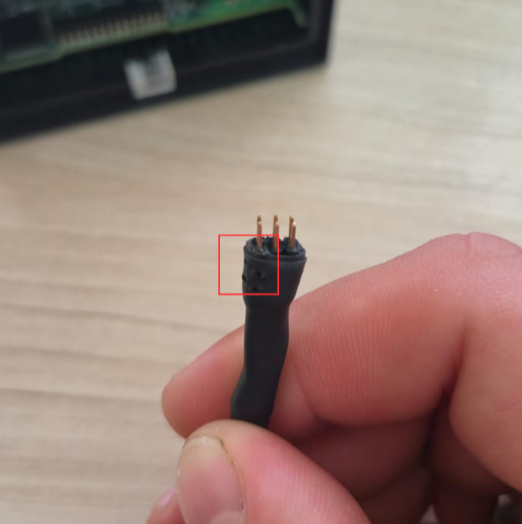

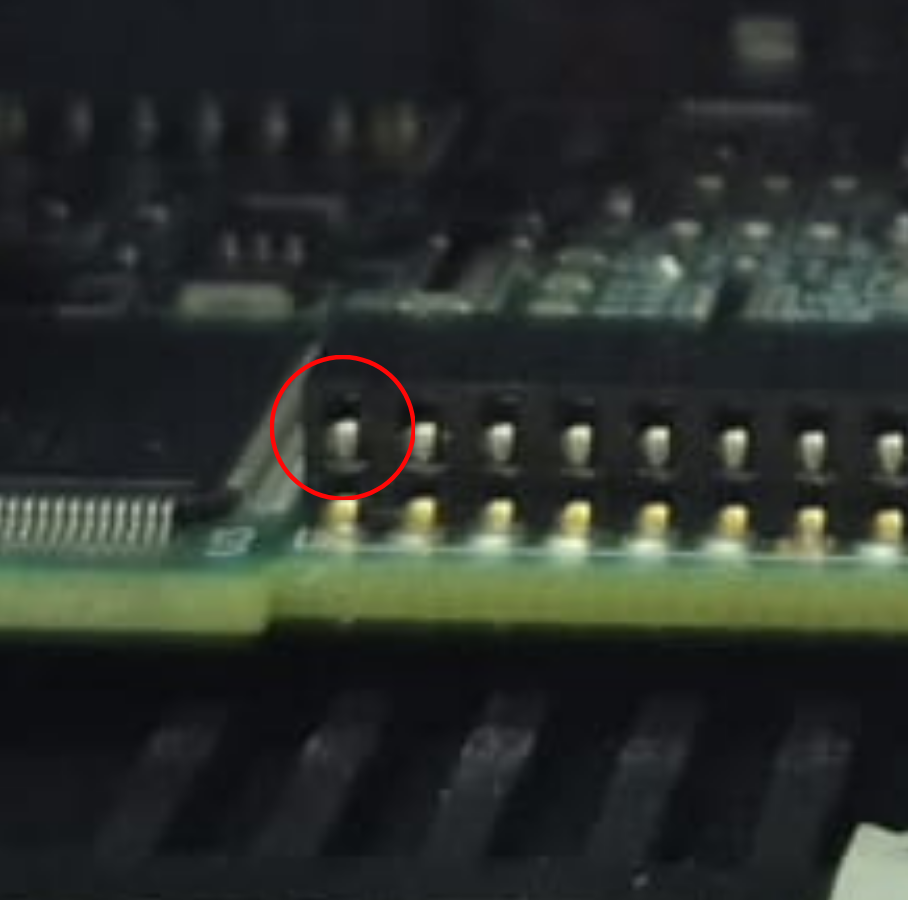

Nas figuras estão indicadas os pinos de numero 1 (conector da placa e cabo). Os dois devem ser conectados.

 Atenção !

A ligação errada do cabo de comunicação pode ocasionar na queima do PicKit e/ou da porta USB utilizada.

Para realizar o procedimento é necessário instalar o software MPLab X. O software pode ser baixado diretamente do site da microship.

Após instalado abrir o software MPLAB IPE X

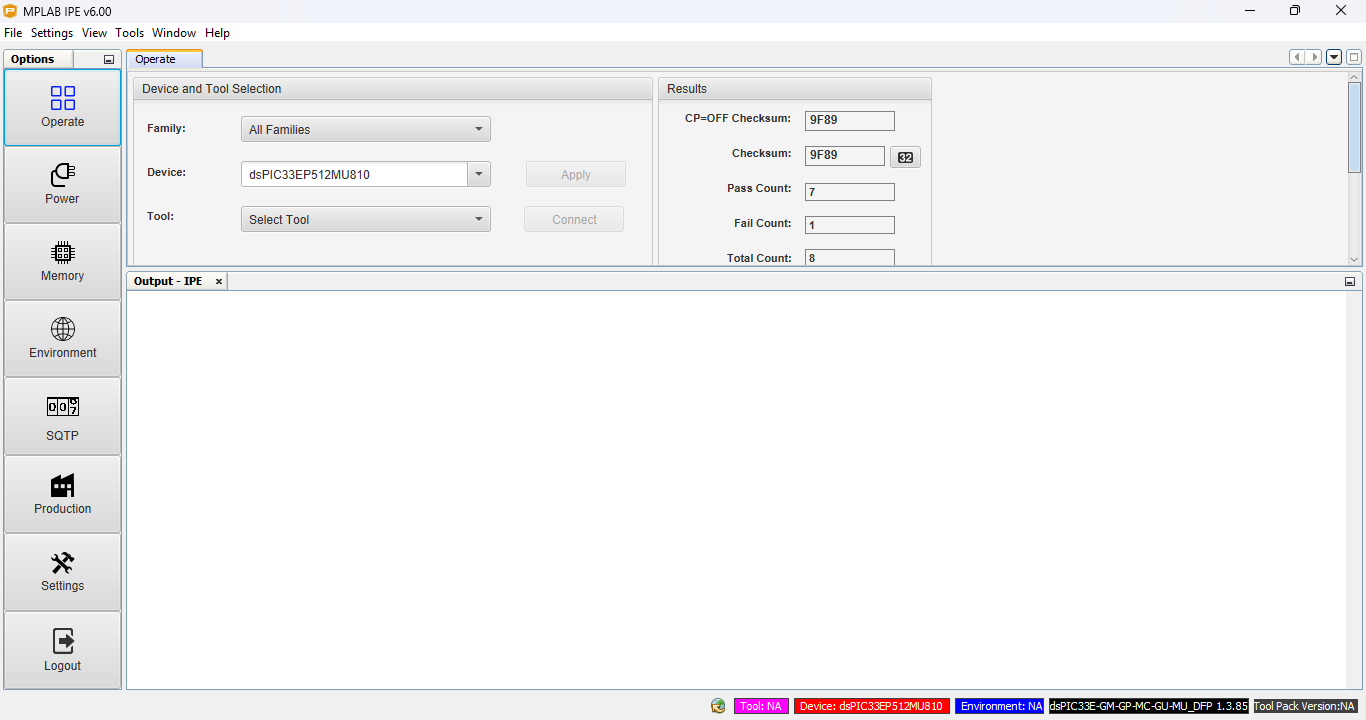

Em seguida selecione o PIC utilizado

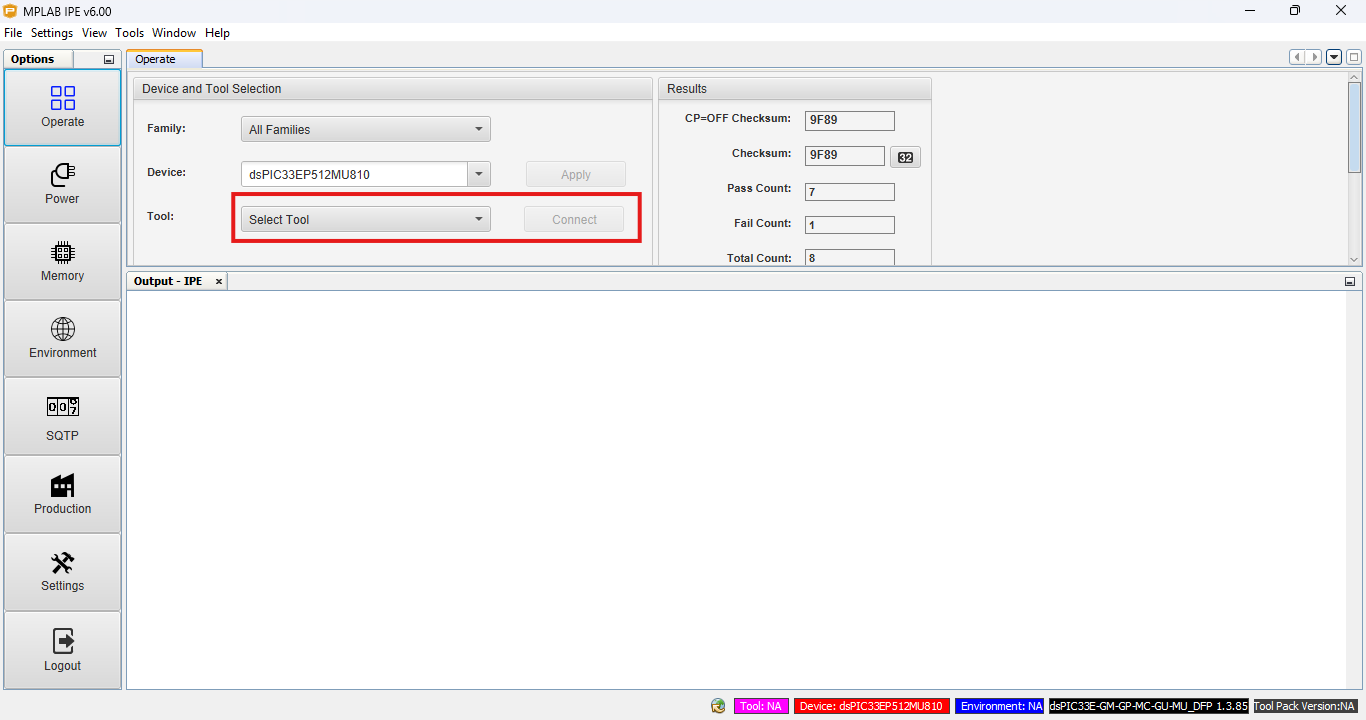

E depois selecionar o dispositivo a ser utilizado (PicKit3) e conectar

 Nota !

É importante conectar o pic no IED e energizar o IED antes de conectar o PicKit3 no computador. Caso contrario o MPLAB IPE pode não conectar corretamente com o PicKit

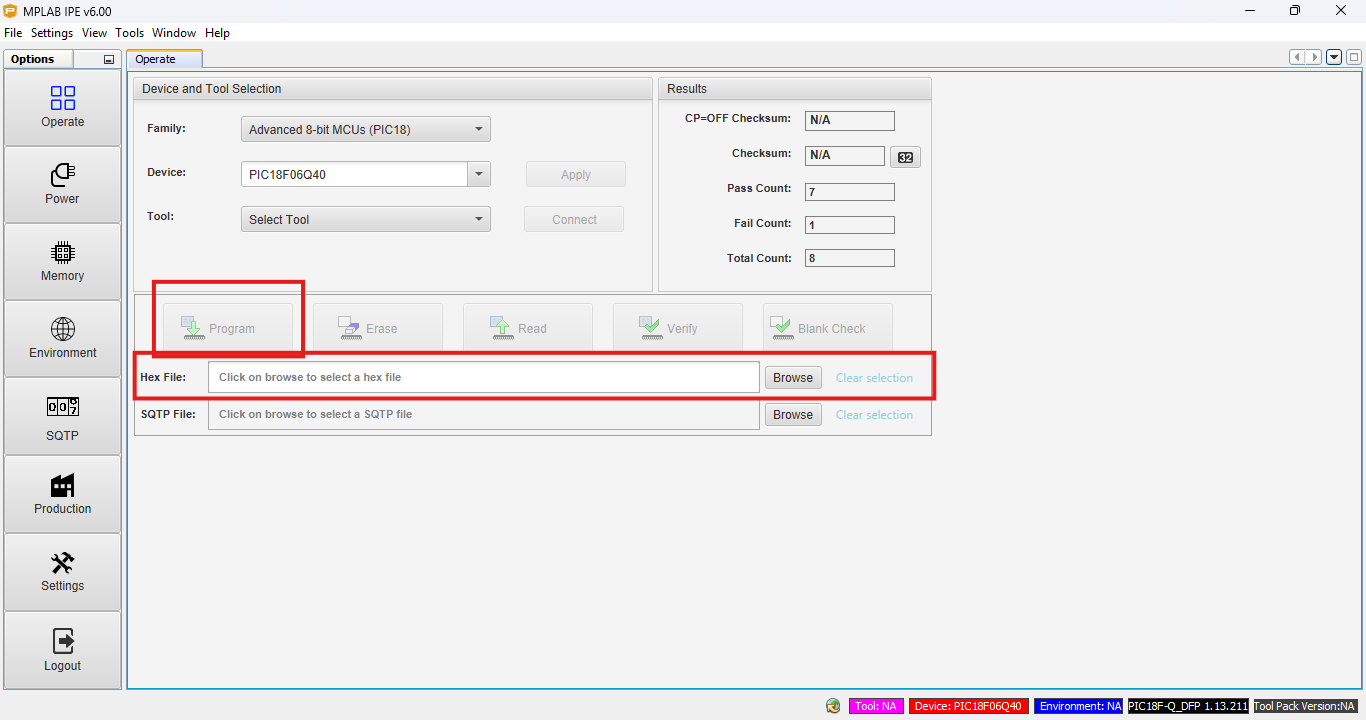

Após o sucesso na conexão basta selecionar o arquivo HEX e em seguida clicar em programar.

Segue em anexo guia do MPLAB IPE disponibilizado pela microship
