Siga o passo a passo a seguir:

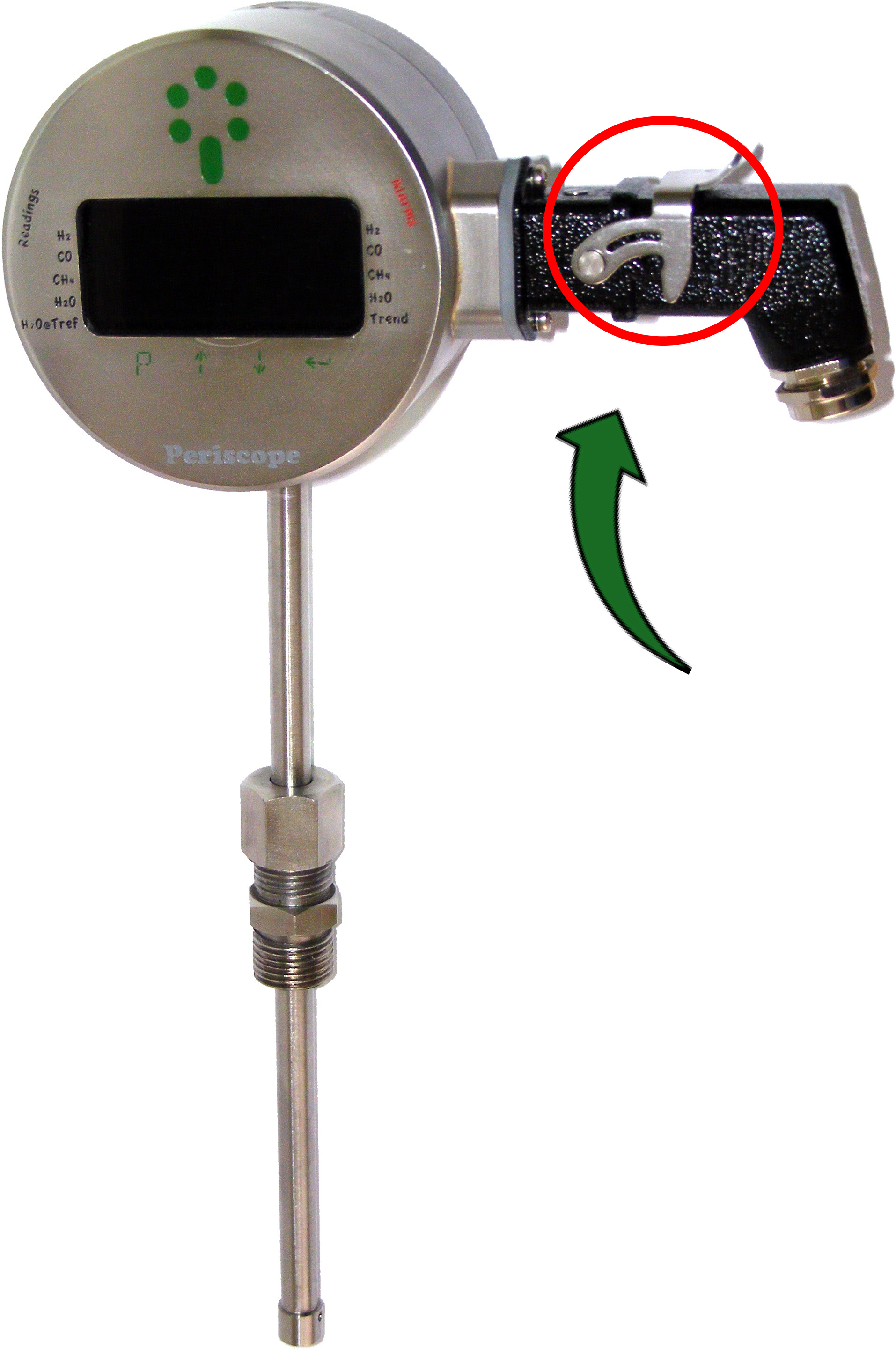

1.  Primeiramente, identifique e desligue o disjuntor referente ao GMP. Após isso remova a tomada conectada ao GMP como indicado na figura abaixo :

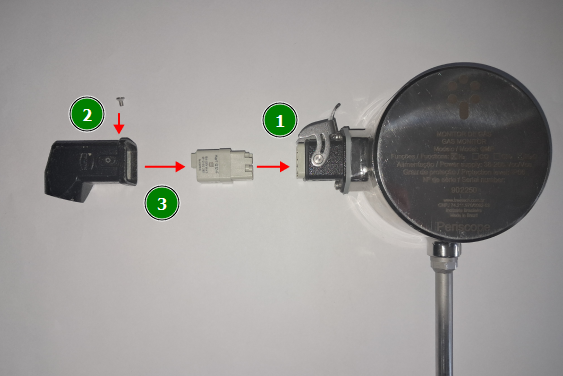

2.  Após remover a tomada conectada ao GMP (1), remova o parafuso usando uma chave de fenda adequada (2), com isso terá acesso a tomada do GMP com terminais (3), como indicado abaixo :

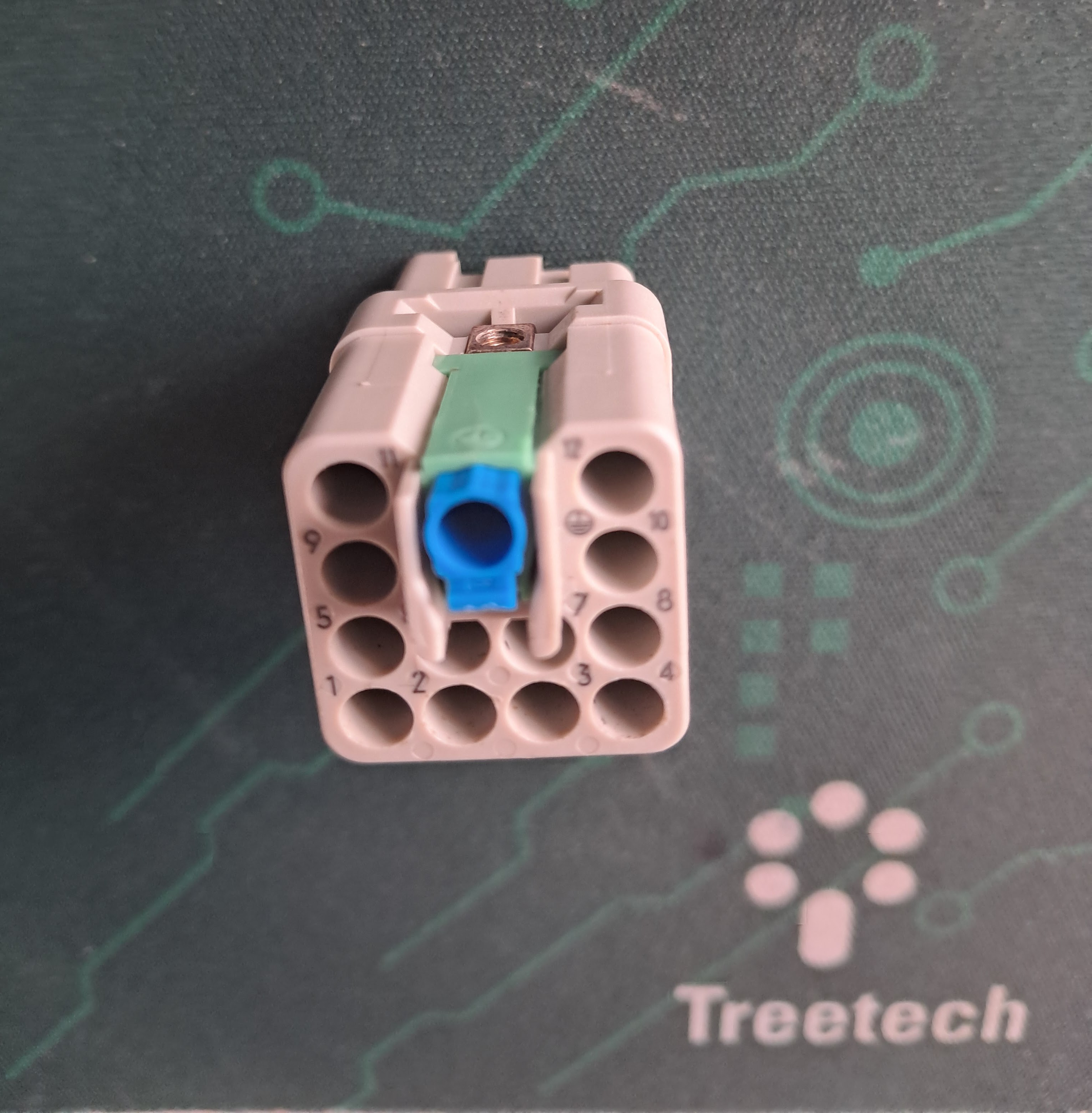

3. Para a inserção do cabo ao terminal terra, você deve puxe a parte destacada em azul na imagem abaixo :

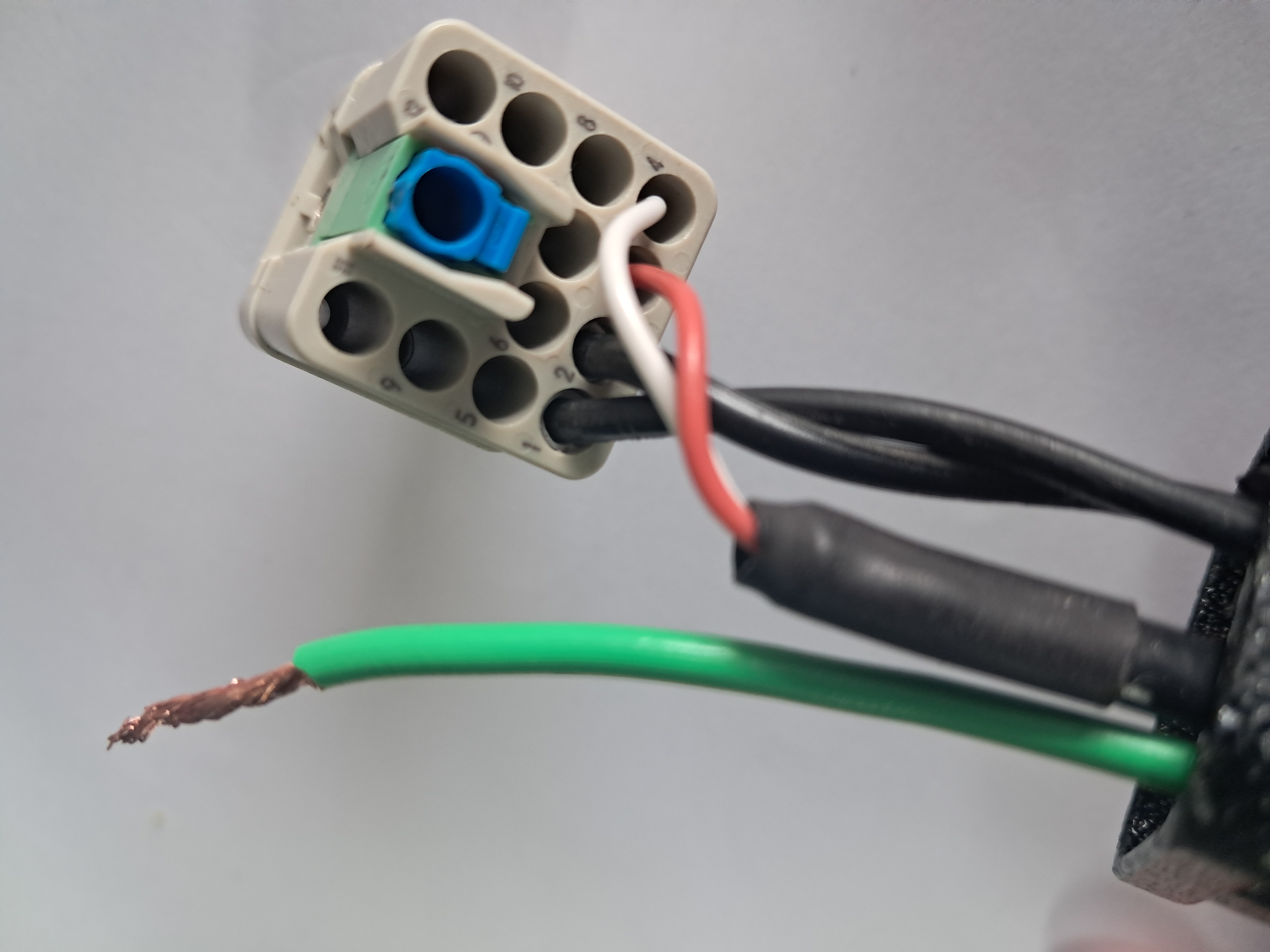

4. Em seguida, insira o cabo no compartimento e pressione, o terminal terra é fixado por pressão.

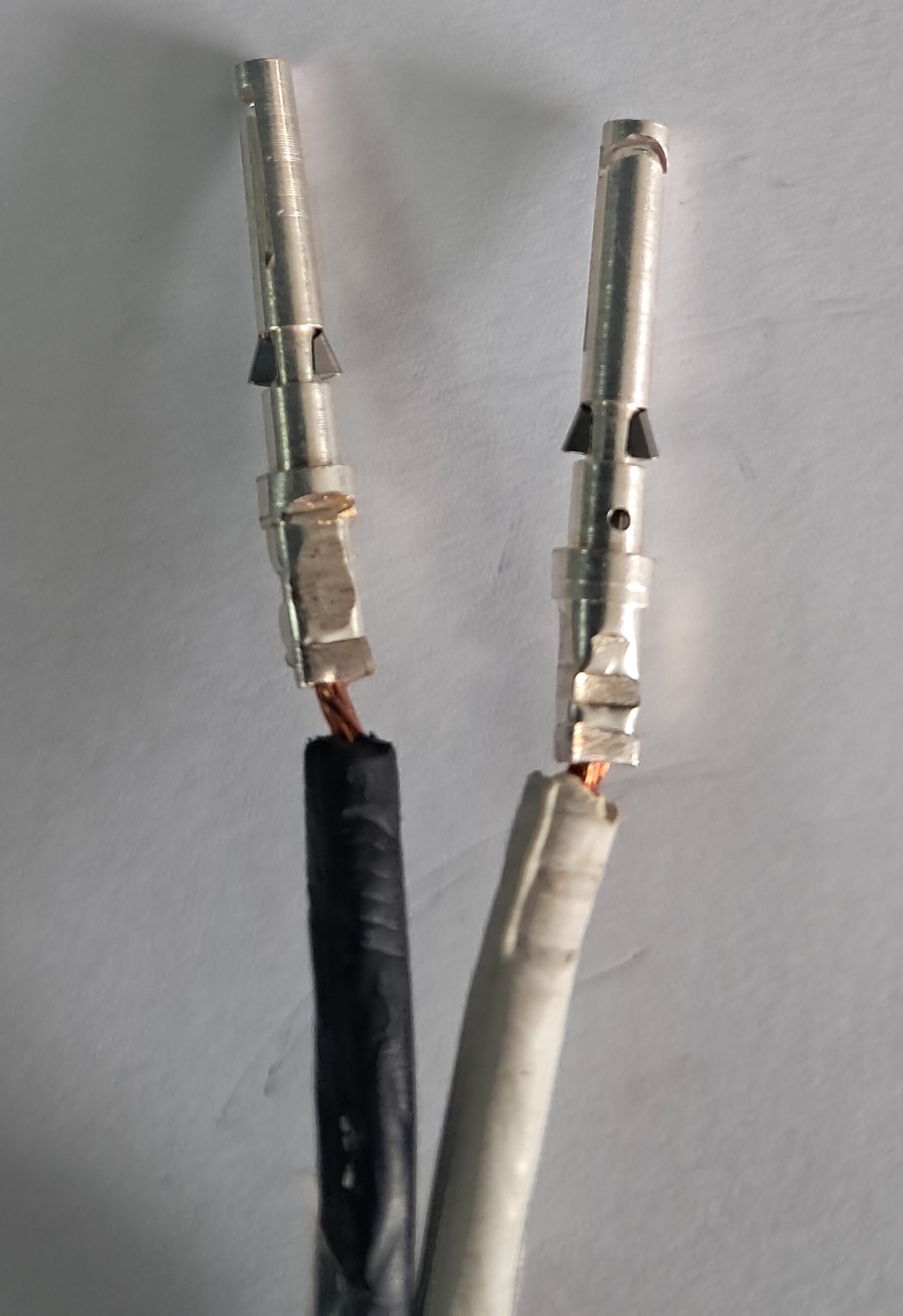

Os terminais possuem um pequeno sistema de travas ou aletas que ao inserir na tomada o mesmo se mantem preso.	Diferentemente dos outros pinos presentes na tomada do GMP, para o aterramento utiliza-se apenas o cabo decapado.

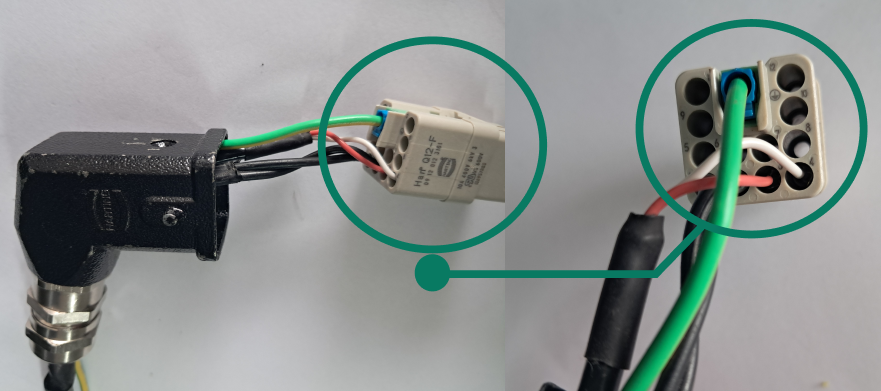

5. A figura abaixo mostra o terminal com a conexão terra e com os outros terminais :

 Aviso !

Garanta que os cabos ou malhas não fique expostos, realizando uma crimpagem adequada.
