Guia de desinstalação do GMP

Criada por Rodrigo José Moreira e Silva, Modificado em Ter, 22 Out na (o) 10:49 AM por Gabriel Cuba dos Santos Cuba dos Santos Neto




O guia a seguir demonstra o procedimento de desinstalação do GMP.



 Perigo !

NÃO FECHAR A VÁLVULA DE SAÍDA DE ÓLEO

Se a válvula de saída de óleo for fechada enquanto a haste do GMP estiver inserida, fará com que ela se entorte e fique emperrada na válvula impossibilitando a retirada do GMP.



Siga o passo a passo a seguir:


1) Primeiramente, identifique e desligue o disjuntor referente ao GMP. Após isso remova a tomada conectada ao GMP como indicado abaixo na Figura 1:

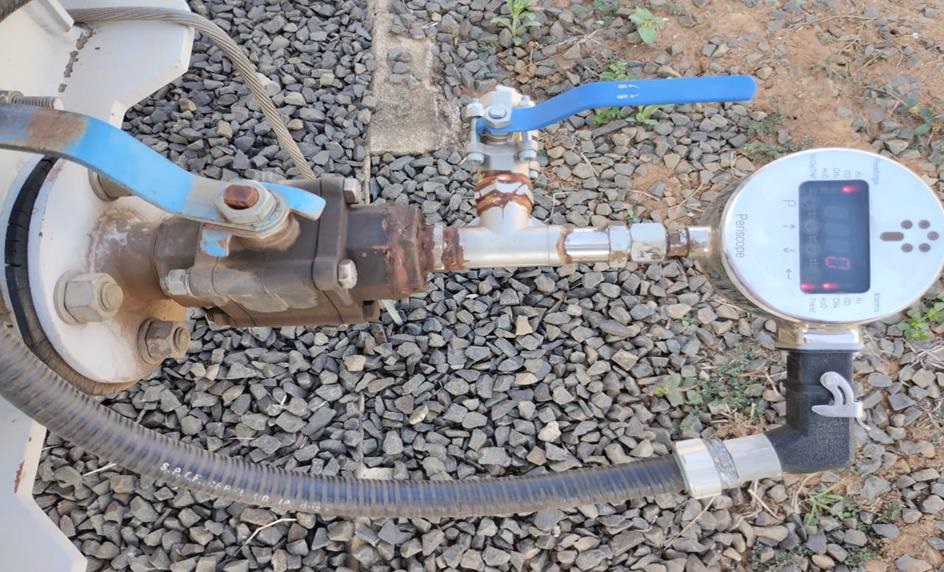

Figura 1 - Localização da entrada de alimentação do GMP



2) Após a retirada da alimentação elétrica, utilize uma chave de boca tamanho 22 para desrosquear a porca (1) do elemento de fixação (2). Utilize a Figura 2 como referência:




Figura 2 - Desrosqueio da porca do elemento de fixação





3) Após ter aliviado a porca do elemento de fixação, puxe a haste do GMP até o final.



Obs: A válvula de saída do óleo ainda deve estar aberta durante esse processo.




Figura 3 - Sentido de remoção da haste de fixação




4) Após levantar a haste (ainda presa na válvula de saída de óleo), comece a fechar a válvula cuidadosamente até que esteja totalmente selada a saída de óleo.



5) Com uma chave de boca tamanho 22, desrosquear o elemento de fixação (2) da válvula do transformador.

Pode haver respingos de óleo ao retirar o elemento de fixação. Certifique-se de ter um pano ou estopa para limpeza preparado pra evitar que suje o chão.
